Descrizione

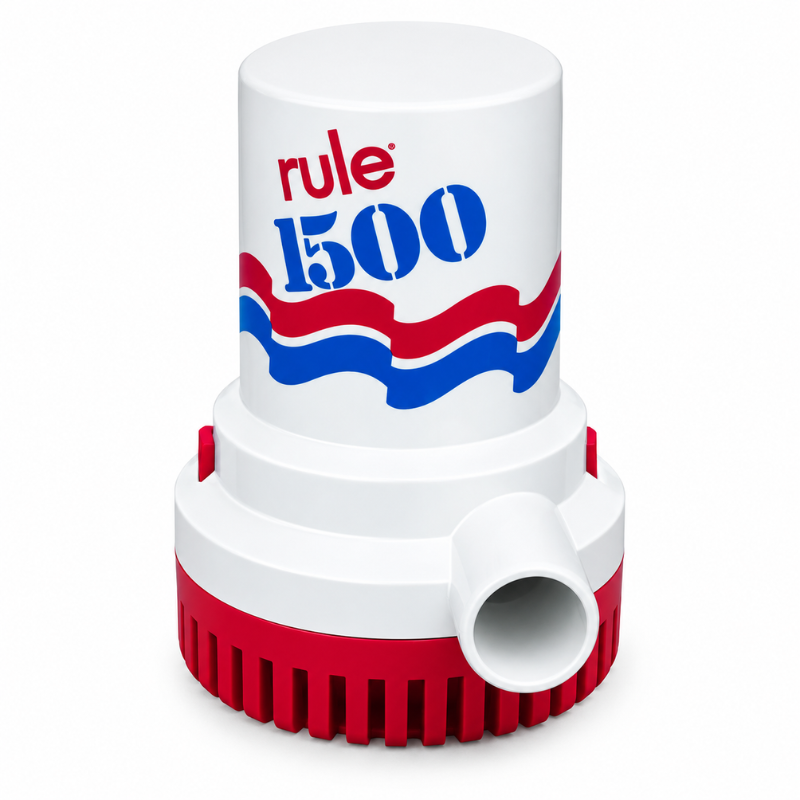

Pompa di Sentina RULE 1500 GPH a Immersione 12V / 24V – 5700 L/h
La Pompa di Sentina RULE 1500 GPH è una pompa elettrica sommergibile progettata per evacuare l’acqua dalla sentina di barche, gommoni e imbarcazioni da diporto.
Disponibile nelle versioni 12V e 24V, offre una portata nominale di 1500 GPH, pari a circa 5.678 litri/ora (95 litri/minuto) in condizioni di scarico libero.
La serie RULE 1500 è indicata per gli impianti di sentina che richiedono una capacità di pompaggio elevata, con struttura resistente alla corrosione, albero in acciaio inox, protezione termica e base filtrante rimovibile per agevolare le operazioni di pulizia.
Si tratta di una pompa non automatica: può essere comandata tramite interruttore manuale oppure collegata a un interruttore galleggiante compatibile per ottenere l’avviamento automatico al raggiungimento del livello dell’acqua.
Caratteristiche principali
- Marca: RULE – Xylem
- Tipologia: pompa di sentina elettrica sommergibile
- Portata nominale: 1500 GPH / circa 5.678 L/h
- Versioni disponibili: 12V e 24V DC
- Modello 12V: RULE 02 – codice fornitore Z02
- Modello 24V: RULE 03 – codice fornitore Z03
- Raccordo di mandata: Ø 29 mm (1-1/8″)
- Albero: acciaio inox
- Base filtrante: rimovibile a scatto
- Protezione termica: integrata
- Funzionamento: manuale o automatico con galleggiante esterno
- Applicazione: svuotamento della sentina con acqua dolce o salata
Attenzione: la pompa RULE 1500 GPH non è automatica.Per ottenere l’accensione automatica è necessario installare un interruttore galleggiante esterno compatibile, come il RULE 35A. Il galleggiante e l’eventuale pannello di comando non sono inclusi nella fornitura della sola pompa.
Indice dei contenuti
- Caratteristiche e vantaggi
- Portata effettiva e prevalenza
- Differenze tra 12V e 24V
- Funzionamento automatico con galleggiante
- Installazione e collegamenti
- Manutenzione
- Specifiche tecniche
- Domande frequenti
Caratteristiche e vantaggi della pompa RULE 1500 GPH
Elevata capacità di evacuazione dell’acqua
Con una portata nominale di 1500 GPH, la pompa RULE è progettata per evacuare l’acqua che si accumula nella sentina a causa di infiltrazioni ordinarie, pioggia, spruzzi o lavaggi.
Struttura progettata per l’ambiente marino
La costruzione resistente alla corrosione e l’albero in acciaio inox rendono questa pompa adatta all’utilizzo con acqua dolce e salata, secondo le prescrizioni del produttore.
Protezione termica integrata
La pompa dispone di una protezione termica del motore. Questa caratteristica non autorizza il funzionamento continuativo a secco: la pompa deve essere utilizzata secondo le istruzioni RULE.
Base filtrante rimovibile
La base con sistema di aggancio a scatto permette di accedere alla zona di aspirazione per rimuovere residui e verificare la girante, facilitando le operazioni di manutenzione.
Comando manuale o automatico
La pompa può essere utilizzata con un pannello di comando manuale oppure integrata in un circuito automatico con interruttore galleggiante esterno.
Quanta acqua sposta realmente una RULE 1500 GPH?
La sigla 1500 GPH indica una portata nominale di circa 5.678 litri all’ora, equivalenti a circa 95 litri al minuto, in condizioni di scarico libero.
La portata effettiva diminuisce all’aumentare della prevalenza e delle perdite di carico dell’impianto.
| Prevalenza | Portata indicativa | Litri/minuto |
|---|---|---|
| 0 m | 5.678 L/h | 94,6 L/min |
| 1 m | 3.980 L/h | 66,3 L/min |
| 2 m | 3.600 L/h | 60 L/min |
Valori indicativi ricavati dalla documentazione tecnica RULE. Le prestazioni dipendono anche da lunghezza e diametro del tubo, curve, raccordi e tensione effettiva di alimentazione.
Per ottenere prestazioni adeguate è importante utilizzare un tubo di mandata del diametro corretto, limitare le curve e progettare correttamente il percorso di scarico.
Pompa RULE 1500 GPH: differenze tra 12V e 24V
Le due versioni hanno la stessa portata nominale e le stesse dimensioni principali, ma sono destinate a impianti elettrici differenti.
| Caratteristica | 12V | 24V |
|---|---|---|
| Codice fornitore | Z02 | Z03 |
| Codice originale RULE | 02 | 03 |
| Tensione | 12V DC | 24V DC |
| Assorbimento nominale | 4,8A a 12V | 2,3A a 24V |
| Assorbimento a tensione di carica | 7A a 13,6V | 3,5A a 27,2V |
| Fusibile da manuale | 10A | 3A |
| Portata nominale | 1500 GPH | 1500 GPH |
| Mandata | 29 mm | 29 mm |
Importante: scegliere sempre la versione corrispondente alla tensione dell’impianto elettrico di bordo. La versione 12V non deve essere alimentata a 24V e viceversa.
Come rendere automatica la pompa di sentina RULE 1500 GPH
La RULE 1500 GPH è una pompa di sentina non automatica. Per attivarla automaticamente quando sale il livello dell’acqua è possibile utilizzare un interruttore galleggiante compatibile.
Il produttore indica come compatibili gli interruttori RULE 35A, 37A e 40A, da scegliere in base alle caratteristiche dell’impianto.
Con il galleggiante RULE 35A, per esempio, la pompa si avvia quando l’acqua raggiunge il livello di intervento del galleggiante e si arresta quando il livello scende.
Un selettore Manuale / OFF / Automatico, correttamente cablato, permette inoltre di scegliere il comando desiderato.
Il galleggiante e il pannello di comando sono accessori separati.
Installazione della pompa RULE 1500 GPH
La pompa deve essere installata seguendo il manuale ufficiale RULE e le buone pratiche degli impianti elettrici nautici.
Posizionamento
- Installare la pompa nella parte della sentina più adatta a raccogliere l’acqua.
- Fissare la base in modo stabile, mantenendo accessibile la zona filtrante.
- Verificare che il pescaggio non venga ostruito da detriti, cavi o altri componenti.
- Non installare la pompa in una posizione che impedisca l’ispezione e la manutenzione.
Tubo di mandata
- Utilizzare un tubo flessibile con diametro interno compatibile con l’uscita da 29 mm (1-1/8″).
- Fissare il tubo con fascette idonee all’ambiente marino.
- Evitare riduzioni di diametro, curve strette e percorsi inutilmente lunghi.
- Progettare lo scarico in modo da prevenire il ritorno dell’acqua dall’esterno e il sifonamento.
Collegamento elettrico
- Disalimentare l’impianto prima di eseguire i collegamenti.
- Rispettare la tensione prevista: 12V o 24V DC.
- Installare un fusibile adeguato secondo le istruzioni del produttore.
- Utilizzare cavi con sezione dimensionata in funzione dell’assorbimento e della lunghezza del circuito.
- Posizionare le giunzioni elettriche sopra il massimo livello raggiungibile dall’acqua.
- Utilizzare connettori e sistemi di sigillatura idonei all’ambiente marino.
- Verificare il funzionamento manuale e, se previsto, automatico tramite galleggiante.
Avvertenza: l’installazione elettrica dovrebbe essere eseguita da un tecnico competente. La pompa è destinata allo smaltimento dell’acqua normalmente presente in sentina, non alla gestione di allagamenti conseguenti a gravi danni allo scafo.
Manutenzione della pompa sommergibile RULE
Per mantenere efficiente la pompa di sentina:
- Controllare periodicamente la griglia di aspirazione.
- Rimuovere eventuali detriti dalla base filtrante.
- Verificare che la girante non sia bloccata.
- Controllare il tubo di mandata e le fascette.
- Ispezionare il cablaggio e le connessioni elettriche.
- Provare periodicamente il sistema di comando manuale e automatico.
La pompa può tollerare brevi periodi di funzionamento a secco secondo la documentazione del distributore, ma non deve essere utilizzata continuativamente senza acqua.
Scheda tecnica RULE 1500 GPH
| Marca | RULE – Xylem |
| Tipologia | Pompa di sentina elettrica a immersione |
| Modelli | RULE 02 (12V) / RULE 03 (24V) |
| Codici fornitore | Z02 / Z03 |
| Portata nominale | 1500 GPH / circa 5.678 L/h |
| Tensione | 12V o 24V DC secondo variante |
| Diametro mandata | 29 mm (1-1/8″) |
| Dimensioni indicative | Altezza 152 mm; larghezza 108 mm |
| Base filtrante | Rimovibile a scatto |
| Ricambio griglia filtrante | RULE 278 |
| Protezione termica | Integrata |
| Funzionamento automatico integrato | No |
| Liquidi compatibili | Acqua dolce e acqua salata |
Contenuto della confezione
La fornitura comprende 1 pompa di sentina RULE 1500 GPH nella tensione selezionata, con base filtrante.
Interruttore galleggiante, pannello di comando, tubo di mandata e accessori di installazione sono da acquistare separatamente, salvo diversa indicazione della confezione.
Pompe di Sentina e Accessori Nautici Ship Leader
Scopri le pompe elettriche nautiche, gli interruttori galleggianti e gli accessori per gli impianti di sentina disponibili su Ship Leader.
Scopri tutte le Pompe Elettriche Nautiche
Domande Frequenti – Pompa RULE 1500 GPH
La pompa RULE 1500 GPH è automatica?
No. È una pompa non automatica. Per ottenere il funzionamento automatico occorre un interruttore galleggiante esterno compatibile.
Quanti litri all’ora sposta la RULE 1500?
La portata nominale è di circa 5.678 litri/ora, pari a 1500 GPH, in condizioni di scarico libero. La portata effettiva dipende dalla prevalenza e dalle caratteristiche dell’impianto.
Qual è la differenza tra RULE Z02 e Z03?
La Z02 corrisponde al modello RULE 02 a 12V, mentre la Z03 corrisponde al modello RULE 03 a 24V. Entrambe hanno portata nominale di 1500 GPH.
Quale tubo serve per la pompa RULE 1500?
È previsto un tubo flessibile di mandata con diametro interno di 29 mm (1-1/8″).
Posso collegare il galleggiante RULE 35A?
Sì. Il produttore indica il RULE 35A tra gli interruttori galleggianti compatibili, rispettando tensione, corrente e schema di collegamento.
La RULE 1500 funziona in acqua salata?
Sì. È progettata per l’utilizzo con acqua dolce e salata. Non è destinata al pompaggio di carburanti o liquidi chimici.
La pompa può funzionare a secco?
Non deve essere utilizzata continuativamente a secco. Il produttore prevede protezioni e una tolleranza limitata a brevi periodi senza acqua, ma non un funzionamento prolungato in queste condizioni.
È possibile sostituire la griglia filtrante?
Sì. Il catalogo RULE identifica la griglia filtrante di ricambio con il codice 278.
La pompa è adatta a svuotare una barca allagata?
È destinata allo smaltimento dell’acqua normalmente presente in sentina. Non è progettata come sistema di emergenza per fronteggiare gravi allagamenti dovuti a danni allo scafo.
Posso utilizzare la versione 12V su un impianto a 24V?
No. Occorre selezionare la variante corrispondente alla tensione dell’impianto elettrico di bordo.
