Descrizione

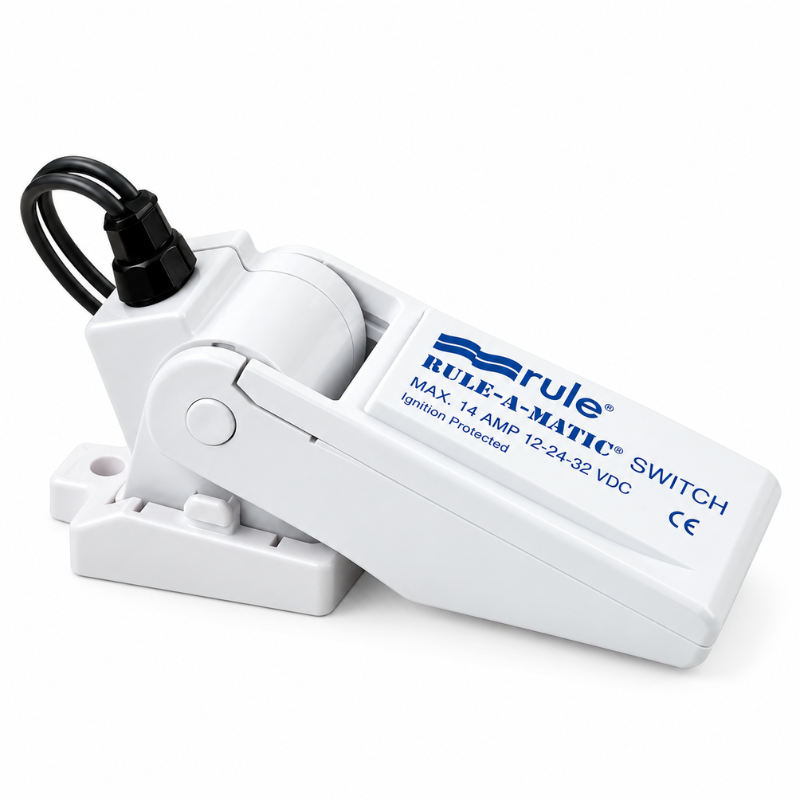

Interruttore Galleggiante RULE 35A per Pompa di Sentina Automatica 12/24V
L’Interruttore Galleggiante RULE 35A Rule-a-Matic è un dispositivo automatico progettato per comandare l’accensione e lo spegnimento delle pompe di sentina sommergibili installate su barche, gommoni e imbarcazioni da diporto.
Quando l’acqua presente in sentina raggiunge circa 51 mm, il galleggiante si solleva e attiva la pompa collegata. Quando il livello scende a circa 19 mm, l’interruttore interrompe il funzionamento della pompa.
Il modello RULE 35A è compatibile con impianti a 12V e 24V DC, rispettando una corrente massima di 14A a 12V oppure 7A a 24V.
Grazie alla base rimovibile, al cablaggio di grado marino e al sistema di commutazione meccanico senza mercurio, rappresenta una soluzione per automatizzare pompe di sentina non automatiche compatibili o sostituire un interruttore galleggiante esistente.
Caratteristiche principali
- Marca: RULE – Xylem
- Serie: Rule-a-Matic
- Modello: 35A
- Funzione: accensione e spegnimento automatici della pompa di sentina
- Alimentazione impianto: 12V / 24V DC
- Corrente massima a 12V: 14A
- Corrente massima a 24V: 7A
- Livello di accensione: circa 51 mm
- Livello di spegnimento: circa 19 mm
- Interruttore: meccanico a scatto, senza mercurio
- Base: removibile per installazione e manutenzione
- Cavo: 16 AWG, lunghezza circa 71 cm
- Codice originale: 35A
- EAN: 0422370837220
Importante: verifica l’assorbimento della pompaIl RULE 35A può comandare direttamente soltanto pompe di sentina che non superino 14A a 12V o 7A a 24V. Per pompe con assorbimenti superiori è necessario valutare un dispositivo di comando adeguato.
Il modello 35A non include un portafusibile integrato. Il circuito deve essere protetto con il fusibile prescritto per la pompa collegata.
Indice dei contenuti
- Come funziona il galleggiante RULE 35A
- Caratteristiche e vantaggi
- Compatibilità con le pompe di sentina
- Installazione e collegamento elettrico
- Manutenzione e controllo
- Differenze tra RULE 35A, 35FA, 37A e 40A
- Specifiche tecniche
- Domande frequenti
Come funziona l’interruttore galleggiante RULE 35A?
Il RULE 35A rileva meccanicamente il livello dell’acqua nella sentina attraverso un galleggiante mobile.
Quando l’acqua sale, il galleggiante aziona un contatto elettrico che permette l’avvio della pompa. Quando il livello diminuisce, il contatto si apre e la pompa si arresta.
Secondo la documentazione RULE:
- Accensione: livello dell’acqua a circa 51 mm (2 pollici).
- Spegnimento: livello dell’acqua a circa 19 mm (3/4 di pollice).
Queste soglie sono valori di riferimento del produttore e presuppongono un montaggio corretto.
Il dispositivo non è una pompa completa: deve essere collegato a una pompa di sentina elettrica compatibile.
Caratteristiche e vantaggi del RULE Rule-a-Matic 35A
Automatizza una pompa di sentina non automatica
Il galleggiante permette di realizzare un circuito di funzionamento automatico con una pompa sommergibile compatibile, senza dover sostituire necessariamente la pompa già installata.
Interruttore meccanico senza mercurio
RULE utilizza un sistema di commutazione a scatto, privo di mercurio, progettato per applicazioni nautiche.
Commutazione testata oltre un milione di cicli
Il produttore dichiara che il sistema di commutazione è stato sottoposto a test superiori a 1.000.000 di cicli a 12V. Si tratta di un dato di prova, non di una durata garantita per ogni installazione.
Base sganciabile
La base removibile facilita il fissaggio dell’interruttore e permette di accedere al dispositivo per ispezioni e pulizia.
Cablaggio nautico
Il RULE 35A è dotato di un cavo di grado marino, resistente all’abrasione, con accorgimenti di sigillatura contro l’ingresso di umidità.
Utilizzabile anche per allarmi di alto livello
La documentazione RULE prevede anche l’impiego degli interruttori galleggianti in sistemi di allarme per livello elevato dell’acqua, purché il circuito rispetti le caratteristiche elettriche previste.
Compatibilità del RULE 35A con le pompe di sentina
L’interruttore RULE 35A è progettato per comandare pompe di sentina sommergibili con assorbimento elettrico entro i limiti dichiarati dal produttore.
| Tensione | Corrente massima pompa | Compatibilità |
|---|---|---|
| 12V DC | 14A | Sì, entro il limite |
| 24V DC | 7A | Sì, entro il limite |
| 32V DC | Non previsto per 35A | No |
La compatibilità non dipende soltanto dalla portata della pompa espressa in GPH o L/h, ma soprattutto dalla sua corrente di funzionamento e dalla tensione elettrica.
Il RULE 35A può essere installato con pompe di sentina di marche differenti, purché rispettino i requisiti elettrici e di installazione.
Nota: non è un interruttore adatto a comandare direttamente pompe che superano i limiti di corrente indicati.
Installazione dell’interruttore galleggiante RULE 35A
Il montaggio deve seguire le istruzioni RULE e deve essere eseguito con il circuito elettrico disalimentato.
Posizionamento in sentina
- Individuare una superficie piana nel compartimento di sentina.
- Posizionare l’interruttore parallelamente alla linea di galleggiamento dell’imbarcazione.
- Orientare l’uscita del cavo verso poppa, come indicato dal produttore.
- Collocare il galleggiante circa 6 mm sopra la parte inferiore della griglia di aspirazione della pompa, secondo il riferimento di montaggio RULE.
- Sganciare la base del RULE 35A e fissarla con viti inox appropriate.
- Reinserire il corpo dell’interruttore sulla base.
- Verificare che il galleggiante si muova liberamente e non incontri ostacoli.
Rispettare le inclinazioni massime riportate nel manuale RULE, perché un montaggio non corretto può alterare le soglie di intervento.
Collegamento elettrico
Il RULE 35A deve essere collegato nel circuito di comando della pompa secondo lo schema ufficiale del produttore.
- Utilizzare la tensione prevista per la pompa: 12V o 24V DC.
- Installare un fusibile adeguato alla pompa sul circuito positivo.
- Non superare la corrente massima ammessa dall’interruttore.
- Utilizzare cablaggi di sezione adeguata alla lunghezza del circuito.
- Mantenere le giunzioni elettriche al di sopra del massimo livello raggiungibile dall’acqua.
- Proteggere le connessioni con sistemi di sigillatura idonei all’ambiente marino.
Il produttore prevede anche schemi con selettore Manuale / OFF / Automatico, per consentire il comando manuale della pompa oltre al funzionamento tramite galleggiante.
Attenzione: la presenza di un interruttore automatico non sostituisce il controllo periodico della sentina e dell’impianto di pompaggio.
Manutenzione e controllo periodico
Per mantenere efficiente il galleggiante RULE 35A è importante controllare periodicamente:
- La libertà di movimento del galleggiante.
- L’assenza di detriti, olio e residui che possano ostacolarlo.
- Il corretto fissaggio della base.
- Le condizioni dei cavi e delle giunzioni.
- L’avvio e l’arresto della pompa al variare del livello dell’acqua.
Effettuare periodicamente una prova funzionale del sistema seguendo le istruzioni del produttore e verificando il comportamento della pompa.
Differenze tra RULE 35A, 35FA, 37A e 40A
RULE produce diversi interruttori galleggianti con caratteristiche differenti.
| Modello | Max a 12V | Max a 24V | Caratteristica |
|---|---|---|---|
| 35A | 14A | 7A | Rule-a-Matic standard |
| 35FA | 14A | 7A | Con portafusibile |
| 37A | 20A | 10A | Super Switch |
| 40A | 20A | 10A | Rule-a-Matic Plus con protezione |
Se la pompa supera la corrente ammessa dal RULE 35A, occorre valutare un interruttore con portata elettrica adeguata oppure un sistema di comando progettato correttamente.
Specifiche tecniche RULE 35A Rule-a-Matic
| Produttore | RULE – Xylem |
| Modello | 35A Rule-a-Matic |
| Codice produttore | 35A |
| EAN | 0422370837220 |
| Tipologia | Interruttore galleggiante automatico |
| Tensione di utilizzo | 12V / 24V DC |
| Corrente massima 12V | 14 A |
| Corrente massima 24V | 7 A |
| Livello accensione | Circa 51 mm |
| Livello spegnimento | Circa 19 mm |
| Sezione cavo | 16 AWG |
| Lunghezza cavo | Circa 712 mm |
| Dimensioni indicative da disegno | 127 × 44 × 66 mm |
| Base removibile | Sì |
| Mercurio | Assente |
| Portafusibile integrato | No |
| Garanzia indicata dal produttore | 2 anni |
Contenuto della confezione
La fornitura riguarda 1 interruttore galleggiante RULE 35A con base di montaggio e cablaggio integrato.
La pompa di sentina, il fusibile, l’eventuale pannello di comando e gli accessori di installazione non sono da considerarsi inclusi, salvo diversa indicazione nella confezione.
Scopri le Pompe Elettriche Nautiche Ship Leader
Su Ship Leader trovi pompe di sentina, interruttori automatici e accessori per gli impianti idraulici di bordo.
Scopri tutte le Pompe Elettriche Nautiche
FAQ – Interruttore Galleggiante RULE 35A
A cosa serve l’interruttore galleggiante RULE 35A?
Serve ad avviare e arrestare automaticamente una pompa di sentina elettrica compatibile, in funzione del livello dell’acqua.
Il RULE 35A funziona a 12V e 24V?
Sì. Può essere utilizzato a 12V fino a 14A oppure a 24V fino a 7A.
Quando si accende la pompa?
La pompa viene attivata quando il livello dell’acqua raggiunge circa 51 mm, nelle condizioni di montaggio previste dal produttore.
Quando si spegne la pompa?
Il galleggiante interrompe il funzionamento quando il livello dell’acqua scende a circa 19 mm.
È compatibile con tutte le pompe di sentina?
No. Occorre verificare tensione, assorbimento e caratteristiche dell’impianto. Il limite è 14A a 12V oppure 7A a 24V.
Il RULE 35A contiene mercurio?
No. Utilizza un sistema meccanico di commutazione senza mercurio.
È incluso il portafusibile?
No. Il modello 35A non comprende un portafusibile integrato. Il circuito deve comunque essere protetto con un fusibile adeguato alla pompa.
Qual è la differenza tra RULE 35A e 35FA?
Il modello 35FA è la versione con portafusibile, mentre il 35A ne è sprovvisto. I limiti elettrici dichiarati sono gli stessi.
Posso utilizzare il RULE 35A con una pompa di sentina da 20A?
No, non direttamente. La corrente supera il limite del RULE 35A. Occorre scegliere un sistema di comando adeguato.
È possibile pulire il galleggiante?
Sì. La base removibile agevola l’ispezione e la pulizia. Prima di intervenire disinserire l’alimentazione.
Posso utilizzare il RULE 35A per un allarme acqua alta?
Sì, il produttore prevede questa applicazione, purché il circuito sia realizzato nel rispetto delle caratteristiche elettriche.
