Descrizione

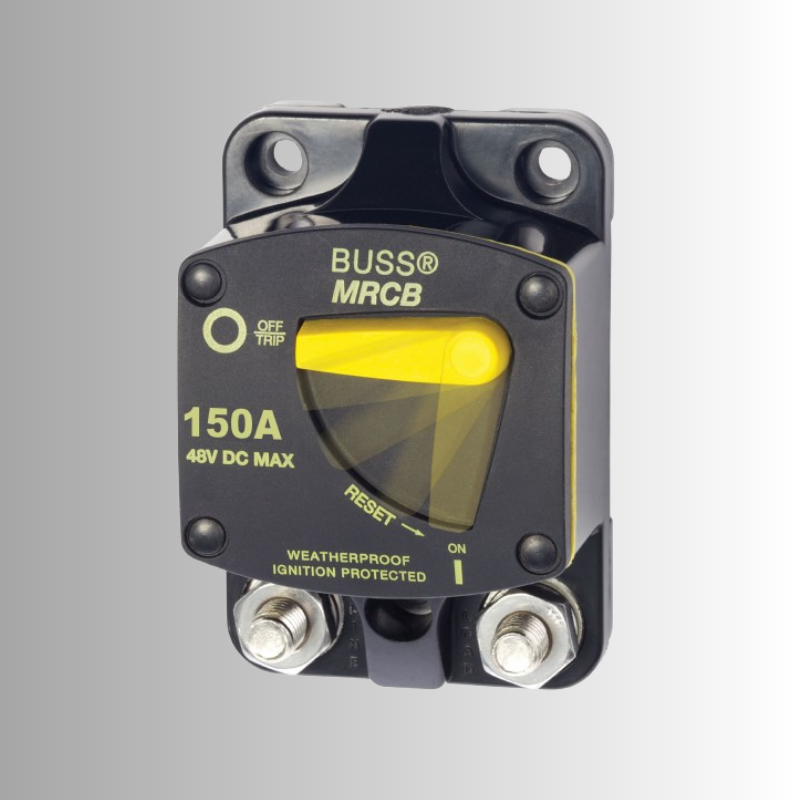

Il Magnetotermico 150A Blue Sea Systems 7148 della serie 187-Series è un interruttore automatico termico ad alta capacità, progettato per la protezione dei circuiti elettrici in corrente continua su imbarcazioni e installazioni marine professionali.
Con portata nominale di 150A e tensione massima di 48V DC, combina in un unico dispositivo la funzione di protezione da sovracorrente e quella di sezionamento manuale del circuito. Il sistema Trip Free impedisce di mantenere forzatamente l’interruttore in posizione ON quando è presente una condizione di guasto.
La costruzione robusta, il montaggio superficiale, i terminali ad alta capacità e la protezione contro acqua, polvere e accensione di vapori infiammabili rendono il Blue Sea 7148 particolarmente indicato per impianti elettrici nautici dove affidabilità e corretta protezione dei cavi sono fondamentali.
Protezione da 150A, riarmo manuale, funzione Trip Free, installazione fino a 48V DC e costruzione specifica per l’ambiente marino in un unico dispositivo compatto.
Magnetotermico 150A Blue Sea Systems 7148: caratteristiche principali
Il Blue Sea Systems 7148 appartiene alla 187-Series, famiglia di circuit breaker termici Heavy Duty progettata per circuiti DC ad assorbimento elevato.
- Corrente nominale: 150A.
- Tensione massima: 48V DC.
- Montaggio: superficiale.
- Tipo: interruttore termico con lamina bimetallica.
- Classe: Type III, switchable / manual reset / Trip Free.
- Funzione combinata: protezione del circuito e sezionamento manuale.
- Terminali robusti: 5/16″-18, adatti a capicorda per cavi di grande sezione.
- Waterproof: costruzione idonea all’ambiente marino.
- Ignition Protected: indicato anche per installazioni su imbarcazioni a benzina.
- Conformità SAE J1171 per protezione contro l’accensione esterna.
- Indicazione visiva dello stato: ampia leva ON/OFF con chiara visualizzazione della condizione di intervento.
Corrente nominale
Tensione massima
Riarmo manuale
Circuit Breaker
A cosa serve un magnetotermico nautico da 150A
La funzione principale del Magnetotermico Blue Sea 7148 è proteggere il cablaggio e il circuito elettrico da correnti superiori a quelle previste dal progetto.
In caso di sovracorrente prolungata, l’elemento termico interno interviene aprendo il circuito e interrompendo il passaggio della corrente. Una volta individuata e risolta la causa dell’intervento, il dispositivo può essere riarmato manualmente senza dover sostituire un fusibile.
La leva può inoltre essere utilizzata per sezionare manualmente il circuito quando è necessario effettuare manutenzione oppure isolare un’utenza.
il valore di 150A non va scelto semplicemente in funzione dell’assorbimento dell’utenza. La protezione deve essere dimensionata considerando soprattutto la portata del cavo, la lunghezza della linea, la caduta di tensione e gli eventuali picchi di corrente.
Funzione Trip Free: perché è importante
Il Blue Sea Systems 7148 utilizza una configurazione Trip Free. Questo significa che, quando il meccanismo rileva una condizione che richiede l’apertura del circuito, l’interruttore non può essere mantenuto artificialmente in posizione ON.
È una caratteristica importante in termini di sicurezza perché impedisce di bypassare manualmente l’intervento della protezione mantenendo la leva chiusa durante una condizione di sovracorrente.
Una volta risolta la causa del guasto, il magnetotermico può essere riarmato manualmente e tornare operativo senza necessità di sostituire componenti consumabili.
Applicazioni consigliate
Un magnetotermico da 150A può trovare impiego in diversi circuiti ad alta corrente dell’impianto elettrico di bordo, purché il dimensionamento sia corretto.
- Linee principali di distribuzione DC.
- Protezione di circuiti ausiliari ad alto assorbimento.
- Alimentazione di quadri elettrici secondari.
- Linee dedicate a inverter compatibili.
- Impianti con batterie servizi.
- Applicazioni su barche a vela e a motore.
- Refitting e aggiornamento di impianti elettrici nautici.
- Installazioni professionali eseguite da cantieri e tecnici specializzati.
Come dimensionare correttamente il magnetotermico
La corretta selezione di una protezione da sovracorrente non dipende solo dal carico collegato. Lo scopo primario del dispositivo di protezione è evitare che il cablaggio possa raggiungere temperature pericolose in caso di sovraccarico o cortocircuito.
In termini generali, la corrente nominale della protezione deve essere:
- superiore al normale assorbimento massimo previsto dal circuito;
- non superiore alla capacità di corrente ammessa dal conduttore da proteggere;
- compatibile con eventuali correnti di spunto dell’utenza;
- adeguata alle caratteristiche dell’impianto e alla lunghezza del cablaggio.
Questo aspetto è particolarmente importante con carichi induttivi, motori elettrici, inverter e altre utenze che possono generare elevate correnti transitorie.
In caso di dubbi sulla corretta taratura, è preferibile verificare il progetto dell’impianto o rivolgersi a un installatore qualificato.
Elevata capacità di interruzione
La capacità d’interruzione identifica la corrente di cortocircuito massima che il dispositivo può interrompere nelle condizioni dichiarate senza danneggiarsi.
Per il Blue Sea Systems 7148 il produttore dichiara:
- 5000A a 14V DC
- 3000A a 28V DC
- 1500A a 48V DC
È un parametro particolarmente importante nei circuiti collegati a banchi batterie, dove in caso di cortocircuito possono svilupparsi correnti istantanee estremamente elevate.
Installazione e collegamenti
Il Blue Sea 7148 è progettato per il montaggio superficiale. I fori di fissaggio incassati consentono un’installazione ordinata e i terminali presentano ampio spazio attorno ai prigionieri per agevolare l’utilizzo di capicorda destinati a cavi di grande sezione.
Terminali di potenza
I terminali sono del tipo 5/16″-18 e il produttore prescrive una coppia di serraggio di 75 in-lb, pari a circa 8,47 Nm.
Un serraggio insufficiente può provocare aumento della resistenza elettrica e surriscaldamento della connessione; un serraggio eccessivo può invece danneggiare terminale, capocorda o struttura del dispositivo.
Indicazioni generali di installazione
- Scollegare l’alimentazione prima di intervenire sul circuito.
- Verificare che il valore di 150A sia adeguato alla sezione del cavo e al carico.
- Utilizzare capicorda correttamente dimensionati e crimpati.
- Mantenere le superfici di contatto pulite e prive di ossidazione.
- Serrare i terminali alla coppia indicata dal produttore.
- Fissare saldamente il corpo utilizzando viti compatibili con i fori M5 / #10.
- Evitare sollecitazioni meccaniche sui cavi collegati ai terminali.
- Dopo l’installazione, verificare l’assenza di surriscaldamenti anomali sotto carico.
Specifiche tecniche Blue Sea Systems 7148
| Prodotto | Magnetotermico / Circuit Breaker |
|---|---|
| Brand | Blue Sea Systems |
| Serie | 187-Series |
| Codice produttore | 7148 |
| EAN | 632085071486 |
| Corrente nominale | 150A |
| Tensione massima | 48V DC |
| Montaggio | Surface Mount / montaggio superficiale |
| Tecnologia | Lamina bimetallica a risposta termica |
| Classe | Type III – Switchable / Manual Reset / Trip Free |
| Capacità d’interruzione a 14V DC | 5000A |
| Capacità d’interruzione a 28V DC | 3000A |
| Capacità d’interruzione a 48V DC | 1500A |
| Terminali | 5/16″-18 |
| Coppia serraggio terminali | 75 in-lb / 8,47 Nm |
| Fori di fissaggio | Viti #10 / M5 |
| Materiale corpo | Poliestere termoindurente |
| Temperatura minima | -40°C |
| Temperatura massima | +85°C |
| Protezione ambiente | Waterproof / IP66 |
| Ignition Protected | Sì |
| Standard | SAE J1171 / CE |
| Peso | 0,26 kg |
Documentazione e link utili
- Scheda tecnica ufficiale Blue Sea Systems 7148
- Fusibili, portafusibili e magnetotermici disponibili su Ship Leader
Domande frequenti sul Magnetotermico Blue Sea 7148 150A
Il Blue Sea 7148 è un magnetotermico da 150A?
Sì. Il codice Blue Sea Systems 7148 identifica il modello 187-Series Surface Mount con corrente nominale di 150A e tensione massima di 48V DC.
Può essere utilizzato su impianti a 12V e 24V?
Sì. Il dispositivo è progettato per circuiti in corrente continua fino a 48V DC e può quindi essere utilizzato in impianti a 12V o 24V, purché il dimensionamento della protezione sia corretto.
Cosa significa Trip Free?
Significa che l’interruttore non può essere mantenuto forzatamente in posizione ON quando il meccanismo di protezione interviene a causa di una condizione di sovracorrente.
Dopo l’intervento bisogna sostituirlo?
No. È un circuit breaker riarmabile manualmente. Dopo aver individuato e risolto la causa dell’intervento, può essere riportato in posizione operativa.
Posso usarlo anche come interruttore ON/OFF?
Il Blue Sea 7148 combina protezione e sezionamento manuale. Il produttore specifica però di non utilizzarlo come normale interruttore in applicazioni caratterizzate da elevate correnti di spunto.
È adatto all’ambiente marino?
Sì. Il dispositivo è waterproof, ignition protected ed è progettato specificamente per applicazioni elettriche marine.
Può essere installato su una barca con motore a benzina?
Sì. Blue Sea Systems lo dichiara ignition protected e conforme ai requisiti SAE J1171 per l’installazione a bordo di imbarcazioni alimentate a benzina.
Come faccio a sapere se 150A è la taglia corretta?
Il valore corretto dipende dal massimo assorbimento del circuito, dalla sezione e portata del cavo, dalla lunghezza della linea e dagli eventuali picchi di corrente. La protezione non deve essere dimensionata oltre la capacità del conduttore da proteggere.
Qual è la coppia di serraggio dei terminali?
Blue Sea Systems prescrive una coppia di serraggio di 75 in-lb, pari a circa 8,47 Nm.
