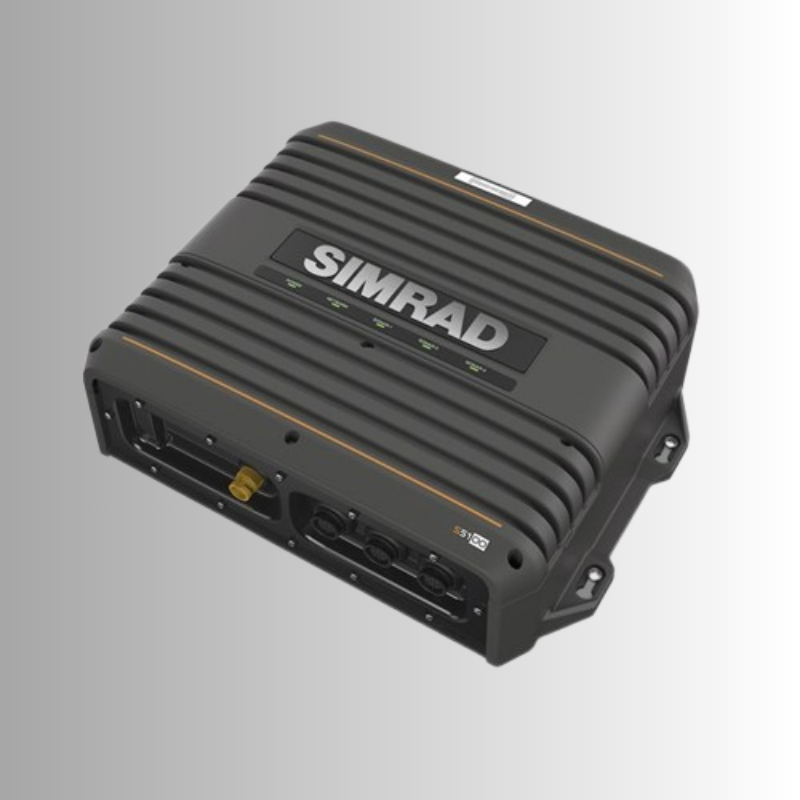

SIMRAD 5100 MODULO SONAR – SIMRAD YACHTING (Cod. 000-13260-001)
Il SIMRAD S5100 MODULO SONAR (Simrad Yachting, codice 000-13260-001) è un ecoscandaglio modulare pensato per chi vuole una lettura sonar più pulita, più profonda e soprattutto più “controllabile” rispetto ai sounder integrati.
Il punto forte del Simrad S5100 Modulo Sonar è la gestione di tre canali CHIRP completamente indipendenti, che ti permette di lavorare su più range e più frequenze in contemporanea, ottimizzando la lettura su fondali e condizioni diverse.
In pratica, il Simrad S5100 Modulo Sonar è la scelta giusta quando:
- vuoi coprire più profondità con settaggi dedicati (senza compromessi),
- usi trasduttori CHIRP (anche evoluti) e vuoi sfruttarli al massimo,
- hai un impianto elettronico “serio” con MFD Simrad in rete e vuoi un sounder dedicato.
Il Simrad S5100 Modulo Sonar è un CHIRP sounder. Non è un modulo SideScan/DownScan: la funzione è massimizzare il sonar CHIRP (lettura colonna d’acqua e fondo) con più canali indipendenti.
Perché scegliere il Simrad S5100 Modulo Sonar
Chi pesca davvero (e chi installa) sa che non basta “vedere qualcosa” sullo schermo: serve stabilità del fondo, separazione dei bersagli e lettura pulita anche quando c’è disturbo elettrico o mare formato. Il Simrad S5100 Modulo Sonar nasce proprio per questo: un sounder dedicato che libera l’MFD dal lavoro pesante e ti dà margine di regolazione.
- 3 canali CHIRP indipendenti: puoi combinare tre range CHIRP per lavorare su più profondità contemporaneamente.
- Potenza fino a 3 kW (in base al trasduttore): adatto a impianti offshore e trasduttori importanti.
- Installazione via Ethernet: integrazione semplice con MFD compatibili sulla rete di bordo.
- Trasduttori 9-pin XSONIC: connessioni dedicate per canale (3 ingressi).
Se il tuo obiettivo è la pesca offshore, traina, drifting profondo o vuoi un impianto “pulito” e scalabile, il Simrad S5100 Modulo Sonar è uno di quegli upgrade che fanno la differenza in modo misurabile.
Tre canali CHIRP indipendenti: come si usano davvero
Il cuore del Simrad S5100 Modulo Sonar sono i tre canali CHIRP. Questo significa che puoi, ad esempio:
- dedicare un canale a un CHIRP Low per tenere fondo in profondità,
- usare un canale Medium per lavorare sul medio fondo con dettaglio,
- tenere un canale High per separazione bersagli e lettura “fine” vicino al fondo.
Il vantaggio pratico è che non sei costretto a scegliere “una via di mezzo”. Con il Simrad S5100 Modulo Sonar puoi tarare ogni canale in base a:
fondale, tipo di pesca, velocità di navigazione e trasduttore.
Se usi più trasduttori (o trasduttori specializzati), i tre canali indipendenti ti permettono di ottenere la copertura che serve senza rinunciare a stabilità del fondo.
Quando configuri il Simrad S5100 Modulo Sonar, non partire “a caso” con sensibilità e filtri. Prima scegli obiettivo (tenuta fondo vs dettaglio bersagli),
poi assegna i canali in modo coerente. È lì che il triplo CHIRP ti ripaga.
Compatibilità, rete e collegamenti (Ethernet / MFD / trasduttori)
Il Simrad S5100 si collega al sistema tramite Ethernet, così gli MFD compatibili in rete possono visualizzare e gestire i canali sonar.
Le specifiche ufficiali indicano 1 porta Ethernet 100 Mbps. Il modulo non usa NMEA 2000 per i dati sonar (il sonar passa via Ethernet).
- Interfaccia: Ethernet (rete MFD)
- Ingressi trasduttore: 3 connettori 9-pin XSONIC (uno per canale)
- Trasduttori: supporto per trasduttori Navico approvati e Airmar (range tipici 300 W–1 kW in base all’installazione e al setup)
Se hai dubbi su compatibilità reale con la tua plancia (modello MFD, numero porte, switch Ethernet, lunghezze cavi), scrivimi prima: con una foto della consolle e lo schema rete attuale ti dico cosa serve per fare un’installazione pulita.
Installazione: consigli pratici (posizione, cablaggio, schermature)
Il Simrad S5100 va trattato come un “cuore elettronico” dell’impianto sonar: posizione, alimentazione e cablaggi fanno la differenza tra un sonar pulito e un sonar rumoroso.
- Posizionamento: installalo in zona asciutta e ventilata, lontano da fonti di calore e spruzzi diretti. Il grado di protezione indicato è IPX5.
- Alimentazione: lavora a 12 o 24 V DC (range 10,4–31,2 V). Usa una linea dedicata e ben dimensionata.
- Fusibile: Simrad indica 5 A come valore raccomandato (attenzione: alcuni kit includono fusibile nel cablaggio; segui manuale e progetto impianto).
- Schermature: evita di far correre a lungo i cavi trasduttore paralleli a cavi di potenza (verricello, eliche di manovra, inverter, ecc.).
- Rete Ethernet: se l’MFD è lontano, pianifica cavi e passaggi. Se hai più apparati, valuta uno switch Ethernet dedicato.
Checklist rapida prima di ordinare/installare:
- Modello MFD Simrad (evo3/evo3S/NSX/NSO ecc.) e numero porte disponibili.
- Foto del vano dove vuoi montare il modulo + passaggi cavi.
- Tipo trasduttore/i (potenza e connettore) e obiettivo di pesca (costa/offshore/profondità).
Cosa include la confezione
- Modulo Sonar Simrad S5100
- Cavo alimentazione
- Cavo Ethernet
- Kit documentazione
- Porta-fusibile e minuteria di fissaggio
Nota: dotazione e minuteria possono variare per mercato/lotto; se vuoi conferma “al 100%” sul contenuto reale, scrivimi e la verifichiamo sul collo.
Specifiche tecniche
| Prodotto | SIMRAD S5100 MODULO SONAR |
| Codice fornitore | 000-13260-001 |
| EAN | 9420024154595 |
| Canali sonar CHIRP | 3 canali indipendenti (triplo CHIRP) |
| Potenza uscita | Fino a 3 kW (dipende dal trasduttore) |
| Alimentazione | 12 / 24 V DC (10,4 – 31,2 V) |
| Assorbimento | 23 W tipico / 85 W massimo |
| Fusibile consigliato | 5 A |
| Connettività | Ethernet 1 x 100 Mbps |
| Ingressi trasduttore | 3 x 9-pin XSONIC |
| Dimensioni (L x A x P) | 340 x 100 x 250 mm (378 mm profondità inclusi connettori) |
| Peso | 4,7 kg |
| Protezione | IPX5 |
| Categoria | Ecoscandagli, Fishfinder e Chartplotter |
Dati tecnici: specifiche ufficiali S5100 (Simrad).
Domande frequenti
Il Modulo Sonar Simrad S5100 aggiunge SideScan/DownScan?
Posso usare tre trasduttori diversi contemporaneamente?
Come si collega ai display Simrad?
Che alimentazione serve e che assorbimento ha?
Nota: prestazioni e pulizia del sonar dipendono da trasduttore scelto, installazione e settaggi.
Documentazione e link utili
- Pagina ufficiale SIMRAD – Modulo Sonar S5100
- Specifiche ufficiali (EU) – S5100 Sounder with CHIRP
- Manuale installazione S5100 (PDF)
Categoria correlata:
Ecoscandagli, Fishfinder e Chartplotter
