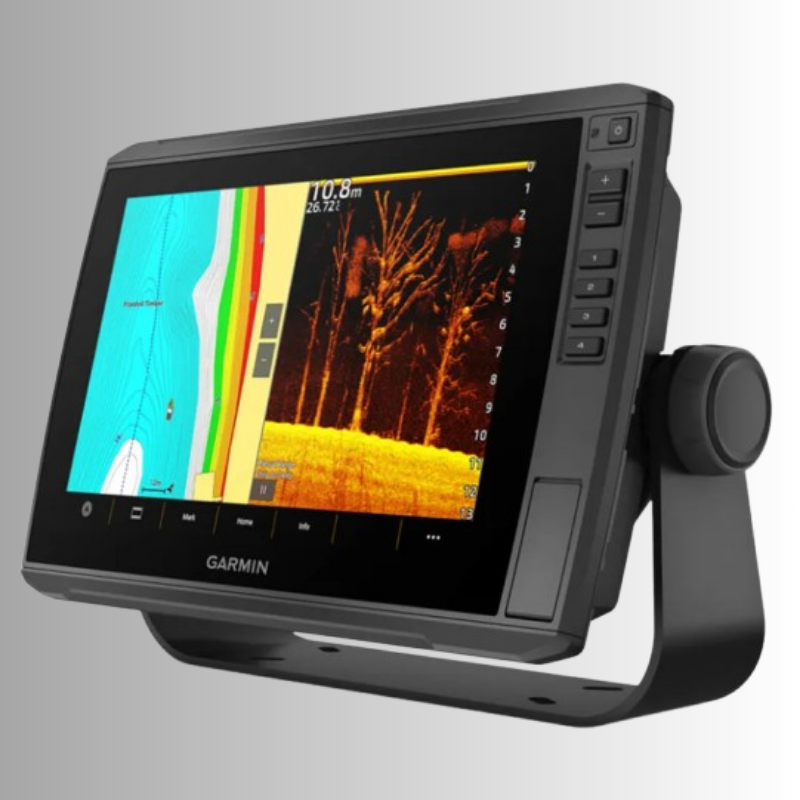

GARMIN ECHOMAP Ultra2 10″ (102sv) – Chartplotter touchscreen WXGA con sonar 600 W e supporto LiveScope
Il GARMIN ECHOMAP Ultra2 10″ (serie 102sv) è un chartplotter di fascia alta pensato per chi vuole
display grande, interfaccia touchscreen reattiva e un ecosistema Garmin completo per pesca e navigazione.
È una scelta tipica per diportisti evoluti e installatori che cercano un’unità con sonar integrato e possibilità di espansione
(anche verso sistemi LiveScope, in base alla configurazione).
Il display è un 10″ con risoluzione 1280 × 800 (WXGA), leggibile alla luce del sole, ideale per split-screen
(carta + sonar + SideVü/ClearVü) e per interpretare strutture e target in modo più immediato.
Perché scegliere ECHOMAP Ultra2 10″
- Schermo 10″ WXGA (1280×800): più spazio per cartografia e sonar simultanei.
- Sonar integrato 600 W: base solida per CHIRP tradizionale e scansione (con trasduttore compatibile).
- Supporto ecosistemi LiveScope: espandibile in base a modulo/sonda e setup.
- Doppio slot microSD: comodo per cartografie/aggiornamenti e gestione dati.
- Installazione staffa o incasso: adatto a consolle moderne e retrofit.
Varianti disponibili e cosa cambia
Scegli la versione giusta:
- SENZA TRASDUTTORE – 010-02879-00
Ideale se hai già un trasduttore compatibile (es. Airmar) o se vuoi costruire una configurazione su misura
(profondità, tipo di pesca, carena, posizione montaggio). - CON TRASDUTTORE GT56UHD-TM – 010-02879-01
Bundle “pronto pesca”: include il trasduttore GT56UHD-TM per CHIRP tradizionale High Wide +
scansione ClearVü UHD + SideVü UHD (molto utile per lettura strutture e ricerca spot).
Nota installatori: se scegli “senza trasduttore”, verifica sempre connettore 12-pin e tecnologia sonar richiesta
(tradizionale / scansione / Live). Il trasduttore fa la differenza reale sulla qualità immagine.
Sonar integrato e compatibilità trasduttori
ECHOMAP Ultra2 10″ integra un modulo sonar che consente, con trasduttore compatibile, di sfruttare CHIRP tradizionale
e scansione (ClearVü/SideVü). In pratica: puoi partire con un trasduttore “all-in-one” come GT56UHD-TM oppure
scegliere soluzioni dedicate (Airmar, passanti, ecc.) in base a carena e profondità.
Trasduttore in dotazione (solo versione 010-02879-01): GT56UHD-TM
- All-in-one: un solo trasduttore per tradizionale + ClearVü + SideVü.
- CHIRP High Wide: molto valido per separazione target e lettura “classica” sotto chiglia.
- UHD ClearVü & SideVü: dettaglio elevato su strutture e pesce (dipende molto da montaggio e fondale).
Suggerimento tecnico (pratico): GT56UHD-TM è un’ottima base “tuttofare”. Se però fai molta profondità o vuoi prestazioni mirate
(sensibilità, angolo, potenza, passante), conviene valutare un trasduttore dedicato e una configurazione su misura.
Connettività, rete e integrazione impianto
- NMEA 2000: integrazione con rete di bordo per dati/sensori compatibili.
- Garmin Marine Network: porte di rete per integrazioni compatibili (indicazioni riportate nelle specifiche).
- Wi-Fi locale: funzioni wireless/integrazione secondo ecosistema Garmin (in base a configurazione).
- Doppio slot microSD: cartografie e gestione dati (fino a 1 TB per slot indicato nelle specifiche).
Installazione: consigli pratici
- Alimentazione: input 9–18 Vdc, fusibile 8 A fast-blow (incluso). Consiglio: linea dedicata e connessioni marine-grade.
- Spazio dietro consolle: lascia almeno 150 mm di luce per cablaggio e raggi di curvatura dei cavi.
- Montaggio trasduttore (GT56UHD-TM): posizionamento corretto = immagini pulite. Evita turbolenze/scie e fai test a diverse andature.
- Impermeabilità: unità con rating IPX7 (attenzione comunque a connettori e passaggi cavi).
- MicroSD: ottimo avere una scheda per cartografia e una per aggiornamenti/log (pratica da installatori).
Specifiche tecniche
| Prodotto | GARMIN ECHOMAP Ultra2 10″ (102sv) |
| Codici / Varianti | 010-02879-00 (senza trasduttore) / 010-02879-01 (con GT56UHD-TM) |
| Display | 10″ WXGA – 1280 × 800 px |
| Dimensioni unità (W×H×D) – con staffa | 314 × 211 × 114 mm |
| Area display (W×H) | 218 × 137 mm |
| Peso | 1,75 kg |
| Impermeabilità | IPX7 |
| Alimentazione | 9–18 Vdc | Fusibile 8 A fast-blow (incluso) |
| Assorbimenti (12 Vdc) | Tipico 2,3 A | Max 5,0 A | Potenza max 34 W |
| Memoria | 2× microSD (fino a 1 TB per slot indicato nelle specifiche) |
| Connettività | NMEA 2000 (1 porta) | Garmin Marine Network (2 porte) | Wi-Fi locale |
Specifiche dimensionali, alimentazione, IP rating, microSD e assorbimenti riportati nella documentazione tecnica ECHOMAP Ultra2.
Domande frequenti
Che differenza c’è tra 010-02879-00 e 010-02879-01?
La 010-02879-00 è “solo unità” ed è ideale se hai già un trasduttore compatibile o vuoi sceglierne uno specifico.
Il GT56UHD-TM è adatto anche alla scansione laterale?
Le prestazioni dipendono molto anche dal montaggio e dalle condizioni del fondale/mare.
Quanta corrente assorbe il 10″?
Buona pratica: linea dedicata e cablaggio corretto.
È installabile a incasso?
passaggio cavi e accesso a microSD e connessioni.
Nota: se vuoi immagini SideVü/ClearVü “pulite”, fammi vedere una foto poppa e dimmi carena e motore:
ti suggerisco posizione e altezza del GT56UHD-TM.
Documentazione e link utili
- Pagina ufficiale Garmin – ECHOMAP Ultra2 10″
- Pagina ufficiale Garmin – Trasduttore GT56UHD
- Specifiche tecniche (manuale/installation) – ECHOMAP Ultra2
Categoria correlata:
Ecoscandagli, Fishfinder e Chartplotter
Assistenza Clienti
Vuoi scegliere la variante corretta del GARMIN ECHOMAP Ultra2 10″ o capire se il bundle con GT56UHD-TM è quello giusto per la tua barca?
Scrivimi su WhatsApp: se mi mandi foto della poppa e mi dici tipo di pesca e imbarcazione, ti consiglio la configurazione migliore.
Ancora non ci sono recensioni.
