Airmar B150M Chirp xSonic – Trasduttore passante in bronzo (xSonic 9-pin)
Il B150M è un trasduttore CHIRP Medium passante in bronzo con connettore xSonic 9-pin, potenza 300 W, sensori profondità + temperatura e banda 95–155 kHz con apertura 26°–17°. Ideale per imbarcazioni fino a ~8 m, per pesca costiera e inshore con ottima separazione bersagli e copertura del fondale.
Varianti & scelta in base al deadrise (inclinazione carena)
| Variante | Codice | EAN | Deadrise consigliato* |
|---|---|---|---|
| Tilt 0° | 000-13920-001 | 9420024162750 | Carena 0–7° |
| Tilt 12° | 000-13921-001 | 9420024162767 | Carena 8–15° |
| Tilt 20° | 000-13922-001 | 9420024162774 | Carena 16–24° |
*Tabella ufficiale Airmar per i modelli Tilted Element 0°/12°/20°. Misura il deadrise nel punto d’installazione e scegli l’angolo corrispondente.
Caratteristiche principali
- CHIRP Medium 95–155 kHz con 300 W per ottimo bilanciamento tra penetrazione e dettaglio.
- Apertura 26°–17°: copertura ampia e archi ben definiti su pesci sospesi e vicino a struttura.
- Profondità max tipica 183 m (600’) in condizioni ideali.

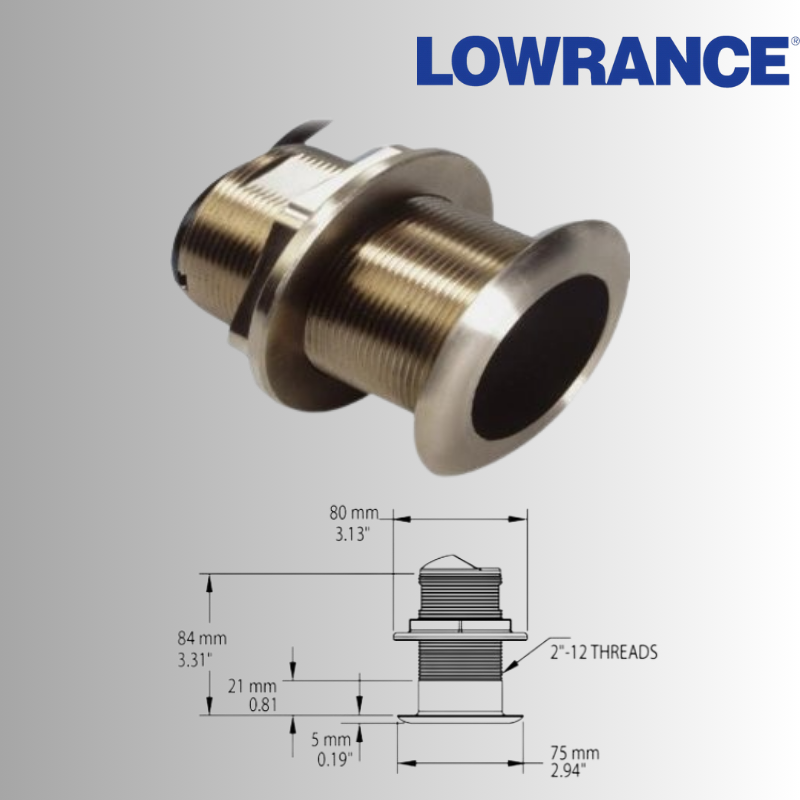

- Passante in bronzo, foro Ø 51 mm, stelo utile 66,5 mm.
- Sensori: profondità + temperatura (risposta rapida).
- Per scafi in vetroresina o legno (evitare scafi in alluminio/acciaio per rischio corrosione galvanica).
- Connettore xSonic 9-pin, cavo 10 m.
Specifiche tecniche
| Frequenza CHIRP | Medium 95–155 kHz (banda 60 kHz) |
| Apertura fascio | 26°–17° (variabile con frequenza) |
| Potenza | 300 W |
| Sensori | Profondità + Temperatura |
| Materiale / Montaggio | Bronzo, passante Tilted Element (non retrattile) |
| Foro / Stelo utile | Ø 51 mm / 66,5 mm |
| Lunghezza cavo | 10 m, connettore xSonic 9-pin |
| Scafo compatibile | VTR / Legno (non consigliato su alluminio/acciaio) |
| Lunghezza imbarcazione | Fino a ~8 m (25–26’) |
Dati da scheda Airmar/Brochure B150M e pagine Lowrance xSonic.
Compatibilità Lowrance (xSonic 9-pin)
Compatibile con strumenti Lowrance dotati di porta sonar xSonic 9-pin e CHIRP integrato, come serie HDS PRO, HDS LIVE, HDS Carbon, Elite FS. Per modelli diversi/verifiche puntuali utilizzare il Transducer Selector Lowrance o il riferimento Airmar/Navico dei codici 000-13920/21/22.
Nota: su scafi metallici valutare alternative in acciaio/inox; su Hook/serie con connettori diversi può servire adattatore. (Consulta il selettore/assistenza).
Installazione (note chiave)
- Scelta Tilt: 0° per deadrise 0–7°; 12° per 8–15°; 20° per 16–24°.
- Orientamento: sui modelli 12°/20° punta freccia/cavo verso la chiglia (centro barca) per allineare il fascio.
- Foro Ø 51 mm; sigilla con sigillante marino idoneo; serra da interno con rondella/dado.
- Evita zone turbolente (vicino a prese d’acqua, pattini, step dello scafo).
FAQ
Che profondità raggiunge?
Fino a ~183 m (600’) in condizioni favorevoli (acqua pulita, assetto corretto).
Il B150M ha anche la temperatura?
Sì, integra sensore temperatura a risposta rapida.
Su che scafi posso installarlo?
Vetroresina/legno. Evitare scafi in alluminio/acciaio con bronzo (corrosione galvanica).
È retrattile?
No, la versione B150M non è retrattile.
Vedi la categoria: Trasduttori xSonic 9-pin.
Documenti & link utili
- Scheda tecnica ufficiale Airmar B150M (300 W, 95–155 kHz, 26°–17°, foro 51 mm, temp).
- Manuale installazione Airmar 17-364-01 (orientamento, misurazione deadrise).
- Lowrance xSonic B150M (pagina prodotto).
- Cross-reference Airmar ↔ Navico/Lowrance (codici 000-13920/21/22).
- Lowrance – Transducer Selector (verifica compatibilità display).
