Descrizione

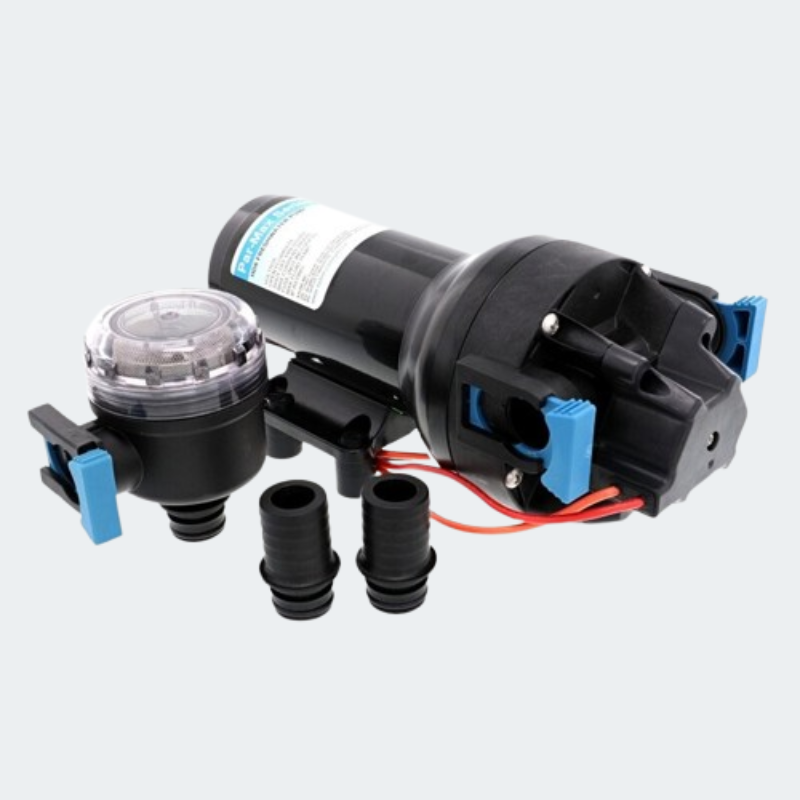

Autoclave Jabsco PAR-MAX HD6 24V 40 PSI – Pompa Acqua Dolce 22,7 L/min
L’Autoclave Jabsco PAR-MAX HD6 24V 40 PSI, codice originale P602J-215S-3A, è una pompa autoadescante a membrana progettata per l’alimentazione automatica degli impianti di acqua dolce a bordo di barche e imbarcazioni.
Con una portata a scarico libero di 22,7 litri al minuto (6 GPM) e una pressione di arresto di 40 PSI (2,8 bar), la PAR-MAX HD6 è una soluzione ad alta portata per impianti nautici con più utenze, come rubinetti, lavelli, docce e servizi di bordo.
La pompa utilizza un sistema a membrana a cinque camere, un pressostato sigillato integrato e un bypass interno che contribuisce a rendere più regolare l’erogazione e a limitare i frequenti cicli di avviamento.
Il motore Heavy Duty con protezione termica, la base antivibrazione e il grado di protezione IPX6 sono caratteristiche studiate per l’utilizzo in ambiente marino.
- Marca: Jabsco – Xylem
- Modello: PAR-MAX HD6
- Codice originale: P602J-215S-3A
- Alimentazione: 24V DC
- Portata a scarico libero: 22,7 L/min (6 GPM)
- Pressione di arresto: 40 PSI / 2,8 bar
- Pompa: membrana a cinque camere
- Pressostato: integrato e sigillato
- Bypass interno: presente
- Autoadescamento: fino a 2,1 metri
- Assorbimento massimo: 7 A a 40 PSI
- Fusibile previsto: 15 A
- Protezione: IPX6 e protezione termica
- Raccordi inclusi: 2 portagomma da 19 mm
- Filtro incluso: Quick Connect a 90°, 40 mesh
La portata di 22,7 L/min è misurata a scarico libero: non corrisponde alla portata erogata alla pressione massima.
Verificare la compatibilità dell’impianto e non confondere questo modello con le versioni PAR-MAX HD6 da 60 PSI.
Indice dei contenuti
- Come funziona l’autoclave Jabsco HD6
- Caratteristiche e vantaggi
- Applicazioni nautiche
- Compatibilità e sostituzione
- Installazione e manutenzione
- Specifiche tecniche
- Contenuto della confezione
- Domande frequenti
Come funziona l’autoclave Jabsco PAR-MAX HD6?
La Jabsco PAR-MAX HD6 è una pompa elettrica autoadescante a membrana con cinque camere di pompaggio.
Quando viene aperta un’utenza dell’impianto idrico, la pressione diminuisce e il pressostato consente l’avviamento automatico della pompa.
Alla chiusura delle utenze, la pressione aumenta fino alla soglia di arresto prevista di 40 PSI, circa 2,8 bar, e la pompa si ferma.
Il bypass interno contribuisce a rendere più regolare il flusso e a ridurre le accensioni e gli spegnimenti ravvicinati in determinate condizioni di funzionamento.
Caratteristiche della pompa Jabsco PAR-MAX HD6
Portata elevata: 22,7 litri al minuto
La portata nominale a scarico libero è di 6 GPM, equivalenti a 22,7 L/min.
Questa caratteristica rende la PAR-MAX HD6 interessante per impianti nautici che richiedono una maggiore disponibilità d’acqua rispetto a pompe di portata inferiore.
La portata effettiva dipende dalla pressione richiesta, dalle tubazioni, dai raccordi e dal numero di utenze contemporaneamente aperte.
Pressostato automatico da 40 PSI
Il pressostato sigillato integrato permette l’avvio e l’arresto automatici della pompa in funzione della pressione dell’impianto.
Membrana a cinque camere
Il sistema a cinque camere è progettato per offrire un’erogazione efficiente e regolare dell’acqua dolce.
Bypass interno
Il bypass integrato contribuisce a migliorare la continuità del flusso e a limitare il funzionamento intermittente del pressostato.
Autoadescante fino a 2,1 metri
Jabsco dichiara una capacità di autoadescamento a secco fino a 2,1 metri, nelle condizioni previste dal produttore.
Funzionamento a secco
La pompa è dichiarata run-dry capable, cioè capace di funzionare a secco senza danni nelle condizioni previste. È comunque consigliabile evitare il funzionamento prolungato e non necessario senza acqua.
Motore Heavy Duty e protezione termica
Il motore a magneti permanenti presenta un rivestimento protettivo, una protezione termica integrata e una base con piedini antivibrazione.
Applicazioni nautiche dell’autoclave Jabsco 24V
La PAR-MAX HD6 24V è progettata per gli impianti di distribuzione dell’acqua dolce a bordo.
Può essere utilizzata, previo corretto dimensionamento, per alimentare:
- Rubinetti e lavelli delle cabine.
- Cucine e lavelli nautici.
- Docce interne.
- Docce esterne e di poppa.
- Altre utenze compatibili dell’impianto di acqua dolce.
La scelta della pompa deve tenere conto della pressione ammessa dall’impianto, della portata richiesta, della tensione disponibile e delle eventuali utenze utilizzate contemporaneamente.
Questa versione è destinata agli impianti di acqua dolce e non deve essere considerata automaticamente idonea al trasferimento di carburanti, oli o prodotti chimici.
Sostituzione di precedenti autoclavi Jabsco
La documentazione ufficiale Jabsco indica il modello 82600-0294 come precedente riferimento con caratteristiche più vicine alla PAR-MAX HD6 P602J-215S-3A.
Questa indicazione non garantisce l’intercambiabilità diretta in ogni installazione.
Prima di procedere alla sostituzione è necessario verificare:
- Alimentazione elettrica a 24V DC.
- Pressione di arresto di 40 PSI.
- Portata richiesta dall’impianto.
- Tipologia e diametro dei raccordi.
- Ingombri disponibili.
- Protezione elettrica e sezione dei cavi.
Attenzione: la versione P602J-218S-3A è un modello differente, con pressione di arresto di 60 PSI. Non va confusa con la versione da 40 PSI proposta in questa scheda.
Installazione e manutenzione della Jabsco PAR-MAX HD6
L’installazione deve rispettare il manuale Jabsco e le caratteristiche dell’impianto idraulico ed elettrico di bordo.
Installazione idraulica
- Montare la pompa in una posizione accessibile per manutenzione e controlli.
- Utilizzare raccordi compatibili con gli attacchi Quick Connect.
- Installare il filtro in aspirazione, prima dell’ingresso della pompa.
- Verificare che tubazioni e raccordi siano adatti alla pressione dell’impianto.
- Evitare perdite d’aria, strozzature e curve eccessive delle tubazioni.
- Controllare che i raccordi siano correttamente bloccati.
- Prevedere spazio sufficiente per cavi elettrici, tubi e rimozione dei raccordi.
Collegamento elettrico
- Alimentare esclusivamente con un impianto compatibile a 24V DC.
- Rispettare l’intervallo di alimentazione previsto dal produttore.
- Prevedere una protezione elettrica con fusibile da 15 A secondo il manuale.
- Dimensionare la sezione dei cavi in funzione della lunghezza del circuito.
- Verificare la polarità e proteggere i collegamenti dall’umidità.
- Non utilizzare la pompa per servizio continuo se l’applicazione richiede un funzionamento ininterrotto.
Manutenzione periodica
- Pulire periodicamente il filtro di aspirazione.
- Verificare l’assenza di perdite d’acqua.
- Controllare le condizioni dei raccordi e delle tubazioni.
- Verificare il corretto avviamento e arresto automatico.
- Controllare cablaggi, fusibile e collegamenti elettrici.
- Proteggere l’impianto dal gelo durante il rimessaggio.
In caso di funzionamento irregolare, avviamenti frequenti o pressione insufficiente, controllare il filtro, le tubazioni, le eventuali perdite e le condizioni dell’impianto prima di sostituire componenti.
Scheda tecnica Jabsco PAR-MAX HD6 P602J-215S-3A
| Marca | Jabsco – Xylem |
| Serie | PAR-MAX HD6 |
| Codice originale | P602J-215S-3A |
| Alimentazione nominale | 24V DC |
| Intervallo tensione | 18–27,2V DC |
| Tipologia | Pompa a membrana a cinque camere |
| Portata a scarico libero | 22,7 L/min (6 GPM) |
| Pressione di arresto | 40 PSI (2,8 bar) |
| Pressione massima esercizio | 40 PSI (2,8 bar) |
| Pressione massima ingresso | 30 PSI (2,1 bar) |
| Assorbimento massimo | 7 A a 40 PSI |
| Fusibile | 15 A, non incluso |
| Autoadescamento a secco | Fino a 2,1 metri |
| Temperatura liquido | 0–60 °C |
| Pressostato | Integrato e sigillato |
| Bypass interno | Presente |
| Protezione termica | Presente |
| Grado di protezione | IPX6 |
| Protezione accensione | ISO 8846 |
| Servizio | Intermittente |
| Raccordi | 2 portagomma diritti da 19 mm (3/4″) |
| Filtro | Quick Connect a 90°, 40 mesh |
| Peso pompa | Circa 3,2 kg |
| UPC | 671880841993 |
Contenuto della confezione
La confezione originale della Jabsco PAR-MAX HD6 P602J-215S-3A comprende:
- 1 pompa autoclave PAR-MAX HD6 24V 40 PSI.
- 2 raccordi diritti Quick Connect portagomma da 19 mm (3/4″).
- 1 filtro a 90° Quick Connect da 40 mesh.
- Manuale di installazione e utilizzo.
Il fusibile da 15 A non è incluso.
Ricambi e manutenzione Jabsco PAR-MAX HD6
Jabsco identifica diversi componenti di ricambio per la manutenzione della pompa:
- 16470-0040: kit pressostato.
- 18753-8001: gruppo valvole.
- 18753-8000: gruppo membrana e azionamento.
- 18753-5021: clip di fissaggio raccordi.
- 18753-0729: base e supporti di montaggio.
Prima di ordinare un ricambio, verificare sempre il codice completo della pompa.
Scopri le Autoclavi Nautiche Ship Leader
Su Ship Leader trovi pompe autoclave, ricambi e accessori per gli impianti idrici delle imbarcazioni, con assistenza nella scelta del modello più adatto.
Scopri tutte le Autoclavi Nautiche
FAQ – Autoclave Jabsco PAR-MAX HD6 24V
Qual è la portata della Jabsco PAR-MAX HD6?
La portata nominale a scarico libero è di 22,7 L/min, equivalenti a 6 GPM. La portata effettiva diminuisce al crescere della pressione e delle perdite di carico dell’impianto.
A quale pressione si arresta la pompa?
Il pressostato integrato arresta la pompa alla pressione prevista di 40 PSI, circa 2,8 bar.
La Jabsco PAR-MAX HD6 funziona a 12V?
Questo modello, codice P602J-215S-3A, è progettato per alimentazione a 24V DC. Non è la versione 12V.
Quante camere ha la pompa HD6?
La pompa utilizza una membrana a cinque camere. La sigla HD6 identifica la serie da 6 GPM.
Qual è l’assorbimento elettrico?
Il produttore dichiara un assorbimento massimo di 7 A a 40 PSI.
Quale fusibile serve?
Jabsco indica un fusibile da 15 A, non incluso nella confezione.
La pompa è autoadescante?
Sì. Jabsco dichiara una capacità di autoadescamento a secco fino a 2,1 metri.
Può funzionare a secco?
Il produttore dichiara la capacità di funzionare a secco senza danni. È comunque opportuno evitare il funzionamento prolungato e non necessario senza acqua.
Il filtro è incluso nella confezione?
Sì. È incluso un filtro Quick Connect a 90° da 40 mesh, da installare sulla linea di aspirazione.
Quali raccordi sono inclusi?
Due raccordi diritti Quick Connect portagomma da 19 mm, equivalenti a 3/4″.
Può sostituire la Jabsco 82600-0294?
Jabsco indica la 82600-0294 come precedente modello con caratteristiche più vicine. Prima della sostituzione occorre verificare raccordi, ingombri e requisiti dell’impianto.
Qual è la differenza tra P602J-215S-3A e P602J-218S-3A?
Entrambi sono modelli PAR-MAX HD6 24V da 6 GPM, ma il P602J-215S-3A ha una pressione di arresto di 40 PSI, mentre il P602J-218S-3A è la versione da 60 PSI.
