Descrizione

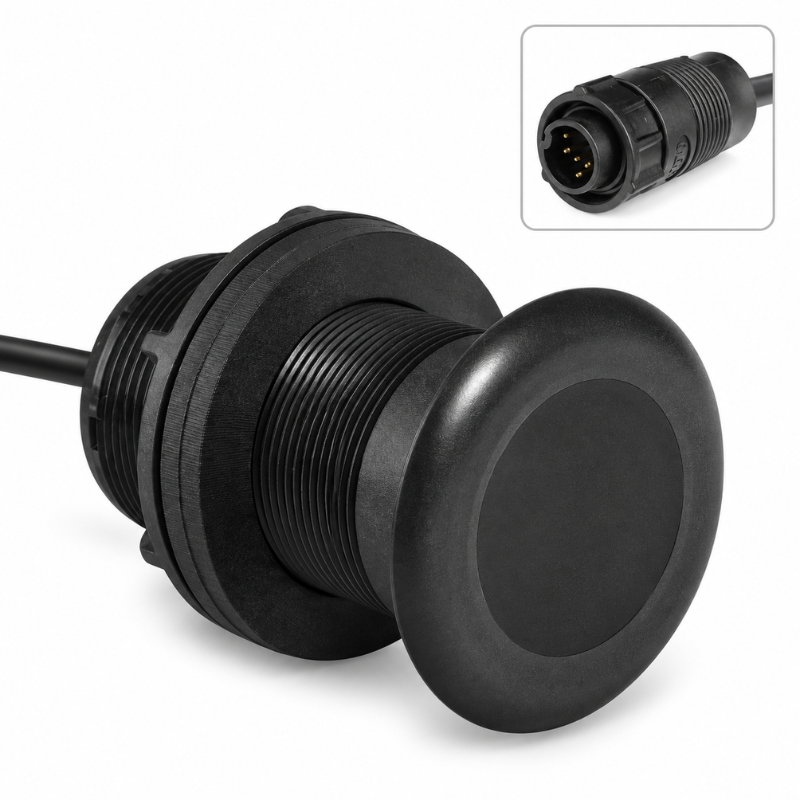

Trasduttore Airmar P319 XSONIC 600W 50/200 kHz
Il Trasduttore Passante P319 Airmar XSONIC 600W, codice Lowrance 000-13915-001, è un trasduttore a doppia frequenza 50/200 kHz, progettato per installazioni passanti nello scafo e per la rilevazione di profondità e temperatura dell’acqua.
Realizzato da Airmar, il P319 dispone di un corpo in plastica a basso profilo, con una sporgenza esterna di soli 5 mm, per ridurre la resistenza idrodinamica e mantenere un’installazione discreta sotto la carena.
La versione XSONIC è dotata di connettore nero a 9 pin e cavo da 10 metri, destinati agli ecoscandagli Lowrance e Simrad compatibili.
- Produttore: Airmar
- Versione: XSONIC Lowrance / Simrad
- Modello: P319
- Codice: 000-13915-001
- Potenza nominale: 600 W
- Frequenze: 50/200 kHz
- Fascio sonar: 45° a 50 kHz / 12° a 200 kHz
- Funzioni: profondità e temperatura
- Montaggio: passante a basso profilo
- Sporgenza esterna: circa 5 mm
- Foro di installazione: 51 mm
- Connessione: XSONIC 9 pin
- Cavo: 10 metri
Indice
- Caratteristiche del P319
- Sonar 50/200 kHz
- Design a basso profilo
- Materiali dello scafo compatibili
- Compatibilità Lowrance e Simrad
- Installazione passante
- Contenuto della confezione
- Specifiche tecniche
- Domande frequenti
Trasduttore P319 Airmar XSONIC
Il P319 è un trasduttore sonar tradizionale con un singolo elemento ceramico a doppia frequenza, racchiuso in un corpo in plastica a basso profilo.
La potenza nominale di 600 W e le frequenze 50/200 kHz consentono di utilizzare il sonar per la ricerca del pesce, la lettura della profondità e il monitoraggio del fondale.
La versione Lowrance 000-13915-001 integra anche la rilevazione della temperatura dell’acqua.
Sonar tradizionale 50/200 kHz
Il P319 dispone di due frequenze sonar con differenti angoli di apertura.
| Caratteristica | 50 kHz | 200 kHz |
|---|---|---|
| Frequenza | Bassa | Alta |
| Apertura fascio | 45° | 12° |
| Profondità indicativa Airmar | Fino a 353 m | Fino a 206 m |
| Caratteristica | Fascio ampio | Fascio stretto |
Le profondità indicate sono valori orientativi dichiarati da Airmar e non costituiscono una garanzia di rilevamento. Le prestazioni effettive dipendono dalle condizioni dell’acqua, dal display sonar, dall’installazione e dalla velocità dell’imbarcazione.
Importante: il P319 è un trasduttore sonar tradizionale a frequenze fisse, non un trasduttore CHIRP a banda larga. Non integra DownScan Imaging o SideScan Imaging.
Design passante a basso profilo
Il corpo del P319 è progettato per rimanere quasi a filo della carena, con una sporgenza esterna di circa 5 mm.
Questa configurazione offre diversi vantaggi:
- Ingombro esterno ridotto: il trasduttore sporge minimamente sotto lo scafo.
- Resistenza idrodinamica contenuta: il profilo ridotto limita la resistenza all’avanzamento.
- Uscita cavo ad angolo retto: riduce l’ingombro all’interno dell’imbarcazione.
- Installazione discreta: indicata per imbarcazioni plananti con carena idonea.
Il P319 è particolarmente interessante per chi desidera un trasduttore passante senza installare un elemento voluminoso sotto lo scafo.
Compatibilità con il materiale dello scafo
Airmar indica il corpo in plastica del P319 per installazioni su scafi in vetroresina o metallo, rispettando le istruzioni previste per ciascun materiale.
Non è invece consigliata l’installazione del corpo in plastica su scafi in legno, poiché il rigonfiamento del materiale potrebbe danneggiare il trasduttore.
Per il corretto funzionamento è importante considerare anche l’angolo di inclinazione della carena:
- 0–7°: intervallo di deadrise ottimale.
- Fino a 12°: inclinazione massima prevista dal produttore.
Compatibilità Lowrance e Simrad
Il codice 000-13915-001 identifica la versione XSONIC del trasduttore Airmar P319.
Il prodotto dispone di un connettore XSONIC nero a 9 pin e di un cavo da 10 metri.
È destinato agli ecoscandagli Lowrance e Simrad che supportano questa connessione e il sonar tradizionale 50/200 kHz.
Prima dell’acquisto è necessario verificare:
- Il modello esatto del display.
- La presenza dell’ingresso sonar compatibile.
- Il supporto delle frequenze 50/200 kHz.
- La gestione della temperatura integrata.
- L’eventuale necessità di adattatori.
La presenza di un connettore a 9 pin non garantisce automaticamente la compatibilità con ogni strumento Lowrance o Simrad.
Installazione passante nello scafo
Il P319 richiede la realizzazione di un foro passante da 51 mm nella carena.
La procedura deve essere eseguita da personale competente, seguendo le istruzioni Airmar e utilizzando materiali sigillanti idonei per applicazioni sotto la linea di galleggiamento.
Durante l’installazione è importante:
- Individuare una posizione corretta sulla carena, evitando turbolenze e interferenze.
- Verificare il materiale e lo spessore dello scafo.
- Controllare l’angolo locale di deadrise.
- Praticare il foro secondo le indicazioni del produttore.
- Applicare il sigillante marino idoneo alle superfici previste.
- Installare il trasduttore con rondella e dado di serraggio secondo le istruzioni.
- Controllare accuratamente la tenuta stagna dopo il varo.
il P319 attraversa direttamente la carena. Un montaggio non corretto può provocare infiltrazioni d’acqua. È indispensabile rispettare le istruzioni ufficiali Airmar e verificare la tenuta dopo la messa in acqua.
Contenuto della confezione
La configurazione del trasduttore comprende:
- 1 trasduttore Airmar P319 XSONIC.
- Cavo integrato da 10 metri con connettore XSONIC 9 pin.
- Rondella di tenuta in gomma.
- Dado di serraggio per il fissaggio passante.
Il sigillante marino per l’installazione deve essere previsto separatamente, salvo diversa indicazione sulla confezione fornita.
Specifiche tecniche Airmar P319 XSONIC
| Prodotto | Trasduttore passante a basso profilo |
| Produttore | Airmar |
| Versione | XSONIC Lowrance / Simrad |
| Modello | P319 |
| Codice / MPN | 000-13915-001 |
| EAN / GTIN | 9420024162705 |
| Potenza nominale | 600 W |
| Tecnologia | Sonar tradizionale 50/200 kHz |
| Frequenze | 50 / 200 kHz |
| Elemento acustico | 1 elemento ceramico a doppia frequenza |
| Fascio 50 kHz | 45° |
| Fascio 200 kHz | 12° |
| Profondità indicativa 50 kHz | Fino a 353 m |
| Profondità indicativa 200 kHz | Fino a 206 m |
| Funzioni | Profondità e temperatura |
| Sensore temperatura | Sì, integrato |
| Montaggio | Passante (Through-Hull) |
| Materiale corpo | Plastica |
| Finestra acustica | Uretano |
| Foro di installazione | 51 mm |
| Sporgenza esterna | Circa 5 mm |
| Deadrise ottimale | 0–7° |
| Deadrise massimo | 12° |
| Materiali scafo | Vetroresina e metallo, secondo istruzioni Airmar |
| Dimensioni dichiarate | 75 × 94 mm |
| Peso | 0,6 kg |
| Lunghezza barca consigliata | Fino a 8 m |
| Connettore | XSONIC nero, 9 pin |
| Lunghezza cavo | 10 m |
Documentazione tecnica ufficiale
- Scheda ufficiale Lowrance XSONIC Airmar P319
- Caratteristiche tecniche Airmar P319
- Manuale ufficiale di installazione Airmar
Trasduttori per ecoscandagli
Scopri gli altri trasduttori disponibili su Ship Leader per installazioni passanti, a poppa e interne allo scafo.
Scopri tutti i Trasduttori disponibili su Ship Leader
FAQ – Trasduttore Airmar P319 XSONIC
Il P319 è un trasduttore CHIRP?
No. Il P319 utilizza sonar tradizionale a doppia frequenza 50/200 kHz.
Il P319 misura la temperatura dell’acqua?
Sì. La versione XSONIC Lowrance 000-13915-001 fornisce dati di profondità e temperatura.
Quanto sporge sotto la carena?
Il P319 ha un profilo molto basso e sporge di circa 5 mm all’esterno dello scafo.
Quale foro serve per l’installazione?
Airmar indica un foro passante da 51 mm. Il montaggio deve seguire le istruzioni ufficiali del produttore.
È compatibile con scafi in vetroresina?
Sì. Il corpo in plastica è previsto per scafi in vetroresina e, rispettando le istruzioni di installazione, anche per scafi metallici. Non è indicato per scafi in legno.
Qual è l’angolo massimo della carena?
Le migliori prestazioni sono previste con deadrise fino a 7°. Il trasduttore può essere installato fino a 12°.
Quale connettore utilizza?
La versione Lowrance 000-13915-001 utilizza un connettore XSONIC nero a 9 pin e un cavo da 10 metri.
È compatibile con tutti gli ecoscandagli Lowrance e Simrad?
No. Occorre verificare il modello dello strumento, la connessione sonar e il supporto delle frequenze 50/200 kHz.
Qual è la profondità massima?
Airmar indica valori orientativi fino a 353 m a 50 kHz e 206 m a 200 kHz. Le prestazioni effettive possono variare in funzione delle condizioni operative.
