Scatola Comando Monoleva B85 Ultraflex – Comando Meccanico per Barche a Vela e Motori Marini

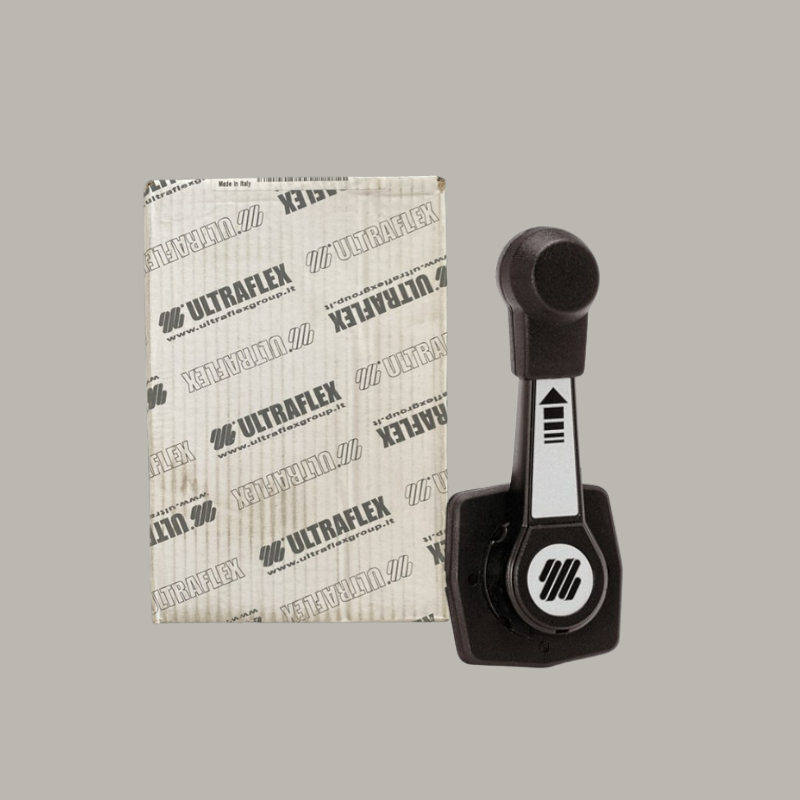

La scatola comando monoleva B85 Ultraflex è un comando meccanico a doppia azione progettato per gestire acceleratore e invertitore mediante un’unica leva.
Particolarmente indicata per le imbarcazioni a vela, grazie alla sua impugnatura priva di sporgenze, la B85 può essere utilizzata anche su imbarcazioni con motori fuoribordo, entrobordo ed entrofuoribordo, purché il sistema di comando sia compatibile.
Il modello Ultraflex B85, codice originale 35682I, dispone di blocco positivo della leva in folle, frizione dell’acceleratore regolabile dall’esterno e funzione di accelerazione in folle per il riscaldamento del motore.
La scatola è progettata per il montaggio laterale a paratia, sul lato destro o sinistro, in posizione orizzontale oppure verticale.
Caratteristiche principali della Ultraflex B85
- Produttore: Ultraflex.
- Modello: B85.
- Codice originale: 35682I.
- Tipologia: scatola comando monoleva meccanica.
- Azionamento: doppia azione, acceleratore e invertitore.
- Applicazioni: motori fuoribordo, entrobordo ed entrofuoribordo compatibili.
- Impiego consigliato: anche su imbarcazioni a vela.
- Impugnatura: priva di sporgenze.
- Montaggio: laterale a paratia, destro o sinistro.
- Orientamento: orizzontale o verticale.
- Blocco leva in folle: presente.
- Frizione acceleratore: regolabile dall’esterno.
- Funzione riscaldamento motore: presente.
- Trim elettrico integrato: no.
- Interruttore sicurezza X12: optional.
- Colore: nero.
Come funziona la scatola comando monoleva B85?
La B85 è un comando meccanico a doppia azione: attraverso un’unica leva permette di gestire le due funzioni principali del motore.
- Innesto marcia: la leva aziona il cavo collegato al sistema di inversione del motore.
- Accelerazione: proseguendo il movimento secondo la configurazione del comando, viene regolato il cavo dell’acceleratore.
Il meccanismo è progettato per evitare l’innesto dell’invertitore quando l’acceleratore non si trova al minimo.
La scatola dispone inoltre di un dispositivo di blocco positivo in posizione di folle, che contribuisce a prevenire manovre accidentali.
Il funzionamento è interamente meccanico e richiede cavi comando compatibili, correttamente installati e regolati.
Perché la B85 è particolarmente adatta alle imbarcazioni a vela?
Ultraflex ha progettato la B85 anche per l’impiego nei pozzetti delle barche a vela, dove la posizione e la forma della leva possono influire sulla praticità d’utilizzo.
La sua impugnatura priva di sporgenze è una caratteristica distintiva rispetto ad altri modelli di scatole comando.
Il montaggio laterale consente di installarla sulla paratia della postazione di guida, a destra oppure a sinistra, in posizione orizzontale o verticale secondo le esigenze dell’imbarcazione.
La B85 non è tuttavia riservata esclusivamente alle barche a vela: può essere utilizzata anche su altre unità con motori marini e comandi meccanici compatibili.
Funzione accelerazione in folle per il riscaldamento del motore
La scatola comando Ultraflex B85 permette di disinnestare il comando dell’invertitore durante il riscaldamento del motore.
Secondo la configurazione prevista dal costruttore, tirando verso l’esterno la leva si disaccoppia la funzione di innesto marcia, consentendo di azionare l’acceleratore con l’invertitore in folle.
Questa funzione è utile quando le procedure del costruttore del motore prevedono la possibilità di accelerare senza innestare la marcia.
Importante: utilizzare la funzione esclusivamente secondo le istruzioni del manuale Ultraflex e del motore. Non effettuare manovre di riscaldamento in condizioni non sicure.
Compatibilità con i cavi comando Ultraflex
La B85 può essere collegata a diverse famiglie di cavi comando Ultraflex. Per alcuni modelli il collegamento è diretto, mentre per altri è richiesto un apposito kit.
| Cavo comando | Collegamento alla B85 | Accessorio |
|---|---|---|
| C2 | Diretto | Nessun kit aggiuntivo |
| C7 | Diretto | Nessun kit aggiuntivo |
| C8 | Diretto | Nessun kit aggiuntivo |
| C14 | Diretto | Nessun kit aggiuntivo |
| MACHZero | Diretto | Nessun kit aggiuntivo |
| MACH14 | Diretto | Nessun kit aggiuntivo |
| C5 | Con kit | K35 – 34730U |
| C16 | Con kit | K35 – 34730U |
| MACH5 | Con kit | K35 – 34730U |
| C22 | Da verificare | Richiedere conferma specifica |
| C36 / MACH36 | Non compatibili | — |
Nota sul cavo C22: la documentazione commerciale Ultraflex riporta indicazioni che richiedono un approfondimento per questo modello. Prima di utilizzare il C22 con la B85 è necessaria una conferma specifica del produttore.
Attenzione: la compatibilità indicata riguarda il collegamento alla scatola comando. Devono essere verificati separatamente il collegamento lato motore, la corsa dei cavi, il percorso di installazione e gli eventuali terminali necessari.
Kit adattamento K35 Ultraflex – Codice 34730U
Per utilizzare i cavi C5, C16 e MACH5 con la scatola B85 è necessario il kit di connessione Ultraflex K35, codice originale 34730U.
Il K35 consente di realizzare il collegamento dei cavi compatibili alla scatola comando secondo la configurazione prevista dal produttore.
Il kit K35 non è incluso nella fornitura standard della B85 e deve essere acquistato separatamente quando richiesto.
Non confondere il kit K35 con i kit K23 e K25, previsti per altre combinazioni di scatole e cavi comando Ultraflex.
Montaggio laterale e dimensioni
La scatola comando B85 è predisposta per il montaggio a paratia sul lato destro o sinistro dell’imbarcazione.
Può essere installata con orientamento orizzontale oppure verticale, nel rispetto delle istruzioni Ultraflex e dello spazio necessario per il movimento della leva.

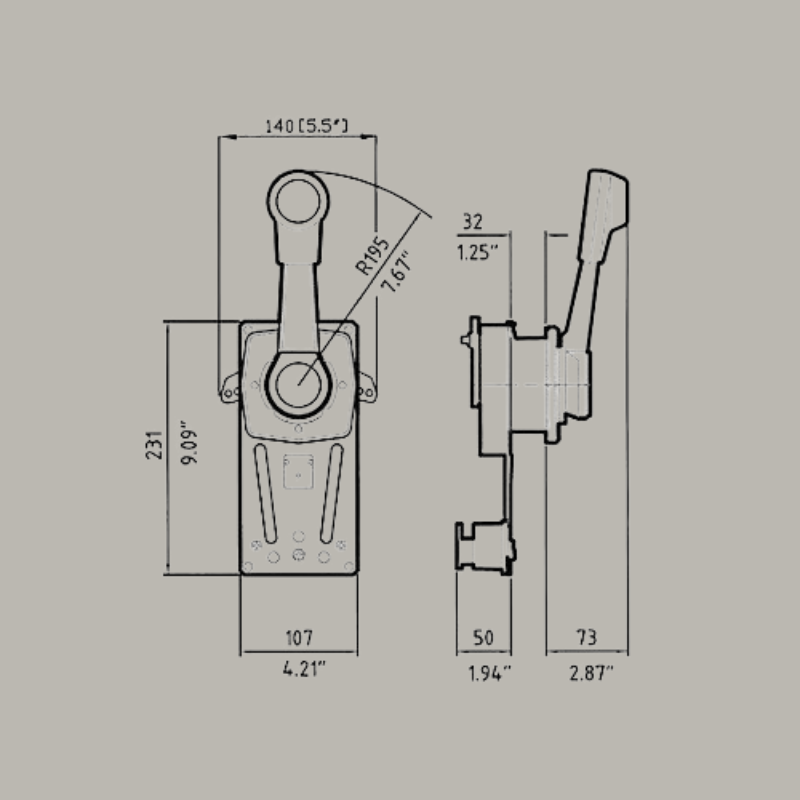

Quote dimensionali di riferimento
| Quota longitudinale indicata | 231 mm |
|---|---|
| Quota trasversale indicata | 107 mm |
| Sporgenza indicata | 73 mm |
| Raggio minimo di ingombro per la rotazione della leva | 195 mm |
Le misure sono riferimenti del disegno tecnico e non costituiscono una dima di foratura. Per l’installazione consultare il disegno quotato e il manuale ufficiale.
È necessario verificare anche lo spazio dietro la paratia, la libertà di movimento della leva e il corretto percorso dei cavi comando.
Dispositivi di sicurezza e interruttore X12
La B85 è dotata di un dispositivo di blocco positivo della leva in posizione di folle, progettato per prevenire manovre accidentali.
La scatola è inoltre predisposta per l’installazione dell’interruttore di sicurezza Ultraflex X12, codice 34543Q, disponibile separatamente.
L’X12 permette di impedire l’avviamento del motore quando l’invertitore non si trova in posizione di folle, se correttamente installato e collegato.
Ultraflex dichiara la conformità alla norma EN ISO 11547 in presenza dell’interruttore X12. La conformità dell’installazione deve essere valutata in base alla configurazione e ai requisiti applicabili.
Controlli prima dell’utilizzo
- Verificare la compatibilità del motore e dei cavi comando.
- Controllare che la scatola sia fissata correttamente alla paratia.
- Verificare che i cavi non presentino pieghe eccessive o impedimenti.
- Controllare il funzionamento del blocco della leva in folle.
- Verificare l’innesto delle marce e il movimento dell’acceleratore secondo le procedure del costruttore.
- Controllare l’eventuale interruttore di sicurezza X12.
- Accertarsi che non siano presenti interferenze durante l’intera corsa della leva.
Avvertenza: un montaggio o una regolazione errati possono compromettere il controllo del motore. Eseguire l’installazione seguendo il manuale Ultraflex e le istruzioni del costruttore del motore. In caso di dubbi rivolgersi a un meccanico nautico qualificato.
Specifiche tecniche Ultraflex B85
| Marca | Ultraflex |
|---|---|
| Modello | B85 |
| Codice originale / MPN | 35682I |
| EAN | 8031164356827 |
| Tipologia | Scatola comando monoleva |
| Sistema | Meccanico a doppia azione |
| Funzioni | Acceleratore e invertitore |
| Montaggio | Laterale a paratia, destro o sinistro |
| Orientamento | Orizzontale o verticale |
| Applicazioni | Fuoribordo, entrobordo, entrofuoribordo |
| Impiego su barche a vela | Sì |
| Blocco in folle | Presente |
| Accelerazione in folle | Presente |
| Frizione regolabile | Sì, dall’esterno |
| Cavi diretti | C2, C7, C8, C14, MACHZero, MACH14 |
| Cavi con kit K35 | C5, C16, MACH5 |
| Codice kit K35 | 34730U |
| Trim elettrico integrato | No |
| Interruttore X12 incluso | No |
| Colore | Nero |
| Cavi comando inclusi | No |
Domande frequenti sulla scatola comando Ultraflex B85
A cosa serve la scatola comando monoleva B85?
Permette di controllare acceleratore e invertitore di un motore marino mediante un’unica leva e cavi comando meccanici compatibili.
La Ultraflex B85 è adatta alle barche a vela?
Sì. La B85 è progettata anche per le imbarcazioni a vela, grazie all’impugnatura priva di sporgenze e alla possibilità di montaggio laterale.
Posso utilizzarla con un motore fuoribordo?
Sì, se il motore dispone di un sistema di comando meccanico compatibile. Occorre verificare i cavi e i collegamenti lato motore.
È compatibile con motori entrobordo ed entrofuoribordo?
Sì. Ultraflex ne prevede l’impiego anche con motori entrobordo e piedi poppieri, previa verifica della configurazione dell’impianto.
Posso montarla sul lato destro o sinistro?
Sì. La B85 è progettata per il montaggio laterale a paratia, a destra o sinistra, in posizione orizzontale oppure verticale.
Come funziona l’accelerazione in folle?
La B85 permette di disinnestare la funzione di cambio tirando verso l’esterno la leva, consentendo di azionare l’acceleratore senza innestare la marcia, secondo le istruzioni del costruttore.
La leva dispone di un blocco in folle?
Sì. La B85 è dotata di un dispositivo di blocco positivo in posizione di folle per prevenire manovre accidentali.
Quali cavi Ultraflex posso utilizzare senza kit?
Il manuale Ultraflex indica C2, C7, C8, C14, MACHZero e MACH14 senza kit di connessione aggiuntivo.
Quale kit serve per i cavi C5 e C16?
Per i cavi C5, C16 e MACH5 è previsto il kit Ultraflex K35, codice 34730U.
La B85 è compatibile con il cavo C22?
La documentazione disponibile contiene indicazioni che richiedono una verifica specifica. Prima dell’acquisto è opportuno chiedere conferma al produttore per il modello B85 e il cavo C22 utilizzato.
La scatola B85 dispone del comando trim?
No. La B85 è un comando completamente meccanico senza interruttore trim integrato.
L’interruttore di sicurezza X12 è incluso?
No. L’interruttore X12, codice 34543Q, è disponibile separatamente. Ultraflex indica la conformità alla norma EN ISO 11547 in presenza dell’X12.
I cavi comando sono inclusi nella confezione?
No. I cavi comando devono essere selezionati e acquistati separatamente in base all’impianto e al motore.
Come verifico la compatibilità con la mia imbarcazione?
Occorre conoscere marca e modello del motore, tipo di cavi comando, collegamenti lato motore e posizione di montaggio. Ship Leader può aiutarti a individuare la configurazione corretta.
Scopri gli altri prodotti nella categoria Scatole Comando, Timonerie e Sistemi di Guida Ship Leader.
