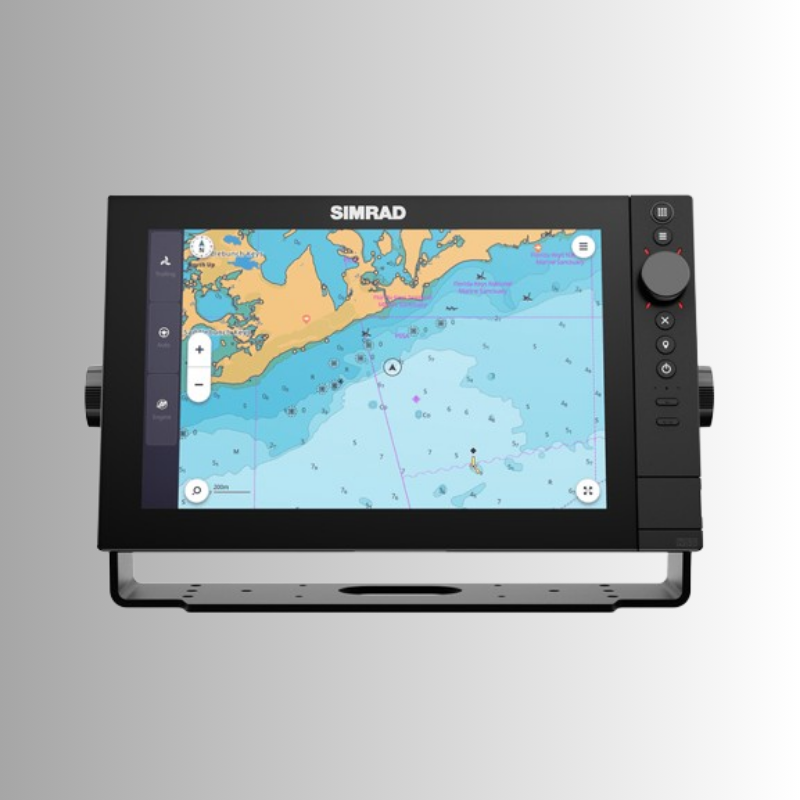

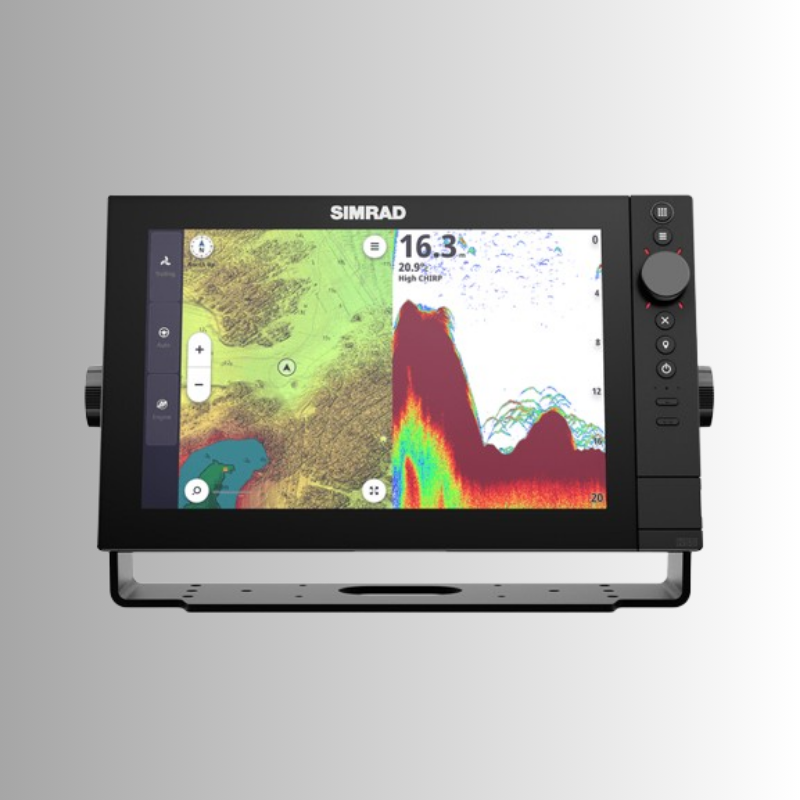

SIMRAD NSS 4-12 MFD (con sonar) | NSS 4-12 MFD NO SONAR – Chartplotter & Fishfinder 12″
Il SIMRAD NSS 4 è un MFD di fascia premium pensato per sportfishing e crociera, con una gestione moderna e rapida di cartografia, rete e integrazioni. La serie integra un processore Qualcomm® 8-core e un controllo ibrido per operare con precisione anche in condizioni marine impegnative.
Questa scheda riguarda il formato 12″ e prevede due varianti: con sonar CHIRP integrato oppure NO SONAR.
La scelta impatta direttamente su connettori posteriori e strategia di installazione di trasduttori/moduli.
Varianti disponibili (con Sonar / NO Sonar)
- SIMRAD NSS 4-12 MFD (con sonar CHIRP integrato) – Codice: 000-16016-001
- SIMRAD NSS 4-12 MFD NO SONAR – Codice: 000-16276-001
Nota tecnica fondamentale (da manuale): il modello NSS 4 – Nessun sonar non dispone dei connettori Sonar e Imaging. Se vuoi collegare direttamente un trasduttore/sonda all’unità, scegli la versione con sonar oppure prevedi un modulo sonar esterno compatibile con la tua rete di bordo.
Caratteristiche principali
- Controllo ibrido: touchscreen + rotella + tastiera per un controllo “sicuro” in navigazione.
- Design glass-to-edge e interfaccia riprogettata per un’esperienza d’uso più moderna.
- Processore 8-core per transizioni più fluide e aggiornamenti più rapidi.

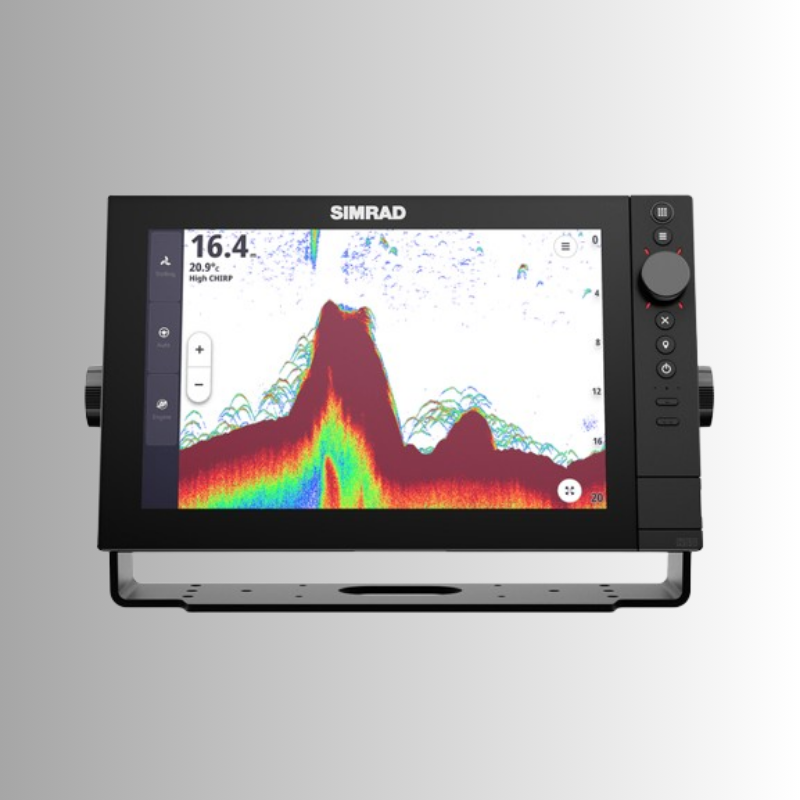

- Versione con sonar: ecoscandaglio CHIRP integrato (doppio canale fino a 1 kW) e supporto funzioni fishfinding avanzate (in base a setup e accessori).
- Versione NO SONAR: ideale quando a bordo è già presente un ecoscandaglio/modulo dedicato oppure si vuole centralizzare su rete/moduli esterni.
Connettori e rete (NMEA 2000, Ethernet, USB/Video)
Dal manuale d’installazione NSS 4 risultano (per unità da 12″):
- Ethernet (connettore giallo a 5 pin) + Ethernet (connettore X-Coded M12).
- Connettore USB (indicazione manuale: USB / uscita video) + Ingresso video.
- NMEA 2000® (connettore Micro-C).
- Alimentazione e altri comandi (connettore a 4 pin) + punto di messa a terra dedicato.
- Sonar (XSonic 9 pin) e Imaging (XSonic 9 pin) solo sulla versione con sonar.
Importante (da manuale): nella versione NO SONAR mancano i connettori Sonar e Imaging.
MicroSD: cartografia, update e backup dati
Il manuale indica che una microSD può essere usata per: cartografia, aggiornamento software e trasferimento dati utente (waypoint, rotte, tracce e screenshot). Sono supportate microSD fino a 256 GB con file system FAT32, exFAT o NTFS.
Suggerimento operativo: in fase di consegna/commissioning è buona pratica esportare su microSD un backup iniziale di waypoint/rotte e impostazioni.
Specifiche tecniche (principali)
| Prodotto | SIMRAD NSS 4-12 MFD | NSS 4-12 MFD NO SONAR |
| Brand | SIMRAD Yachting |
| Codici | 000-16016-001 (con Sonar) | 000-16276-001 (NO Sonar) |
| Formato | Unità da 12″ (serie NSS 4) |
| Controlli anteriori | Touchscreen + Home + Menu + Rotella + tasti; 2 tasti personalizzabili sulle unità da 12″ e 16″ (da manuale) |
| Rete | NMEA 2000® (Micro-C) + Ethernet (giallo 5 pin + X-Coded M12) |
| MicroSD | Fino a 256 GB (FAT32 / exFAT / NTFS) per cartografia, update e backup dati |
| Nota NO SONAR | Assenza connettori Sonar e Imaging (da manuale) |
Per dimensioni d’incasso, quote e dima di taglio fare riferimento alla sezione “Dimensioni – Unità da 12″” del manuale installazione.
Installazione: note pratiche (calore, EMC, bussola, massa)
- Gestione calore: il prodotto genera calore; assicurare spazio libero e ventilazione adeguata (consigliata per unità non su staffa).
- EMC/RF: rispettare distanze da apparati e cavi RF/SSB/radar per evitare interferenze (linee guida nel manuale).
- Distanza bussola: mantenere la distanza di sicurezza minima indicata nelle specifiche per evitare letture errate.
- Messa a terra: usare il punto di massa dedicato e collegarlo correttamente per ridurre interferenze, corrosione/elettrolisi e migliorare la dispersione cariche.
- Coperchi porte: quando USB/Video non sono in uso, mantenere montati i coperchi per protezione.
Compatibilità: come verificare prima dell’ordine
Per scegliere correttamente tra con Sonar e NO Sonar (e prevenire acquisti errati), prima dell’ordine verifica:
- Trasduttore in uso o desiderato (CHIRP 1 kW, Imaging, ecc.) e relativo tipo di connettore (XSonic, adattatori, eventuali moduli).
- Rete di bordo: presenza NMEA 2000 e rete Ethernet Navico per condivisione dati/accessori.
- Accessori da integrare: radar, autopilota, strumenti, sensori, motore elettrico di prua compatibile, ecc.
Se ci invii la tua configurazione (modello trasduttore, strumenti già installati e obiettivo d’uso), ti confermiamo la variante corretta e cosa serve per completare l’impianto.
Domande frequenti
Cosa significa “NO SONAR” su NSS 4-12?
Se devi collegare direttamente un trasduttore all’MFD, scegli la versione con sonar oppure utilizza un modulo sonar esterno compatibile.
A cosa serve la microSD?
Supporto fino a 256 GB (FAT32 / exFAT / NTFS).
Che collegamenti di rete supporta NSS 4-12?
Perché è importante la messa a terra?
Nota: per installazioni professionali attenersi sempre al manuale d’installazione e alle buone pratiche di cablaggio/EMC.
